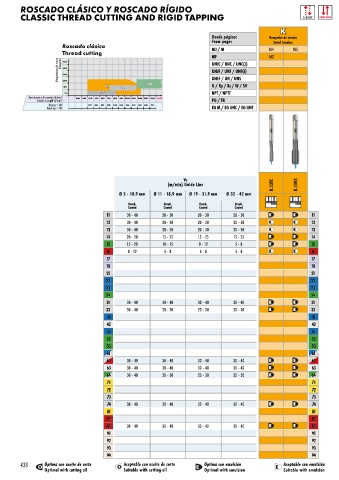

Page 441 - DC_SWISS(Catalogue_TM_ES-EN)

ROSCADO CLÁSICO Y ROSCADO RÍGIDO
CLASSIC THREAD CUTTING AND RIGID TAPPING CLASSIC SYNCHRO

K
Desde página: Rompedor de virutas
From page: Swarf breaker
Roscado clásico MJ / M
Thread cutting 104 105
MF 142
Alargamiento de rotura UNJF / UNF / UNF(J)
50% Elongation 50% UNJC / UNC / UNC(J)
40% 40%
30% 30%
20% 20% UNEF / UN / UNS
G / Rp / Rc / W / SV
10% 10%
0% 0% NPT / NPTF
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 Resistencia a la tracción N/mm 2 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 +1500
Tensile strength N/mm 2 PG / TR
120 150 180 205 240 265 295 325 355 385 415 Dureza = HB 120 150 180 205 240 265 295 325 355 385 415
ˆ
Hardness = HB EG M / EG UNC / EG UNF
ˆ

50% 50%
40% 40%
30% 30%
RTS
QTAP
20% 20% RTS
10% 10%
0% 0% ®
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400
120 150 180 205 240 265 295 325 355 385 415 120 150 180 205 240 265 295 325 355 385 415 Vc
(m/min) Guide Line K.13TC K.13VS
Ø 5 - 10.9 mm Ø 11 - 18.9 mm Ø 19 - 31.9 mm Ø 32 - 42 mm
Recub. Recub. Recub. Recub.
Coated Coated Coated Coated
11 30 - 40 20 - 30 20 - 30 20 - 30 11
12 30 - 40 20 - 30 20 - 30 20 - 30 12
13 30 - 40 20 - 30 20 - 30 20 - 30 13
14 20 - 30 15 - 25 15 - 25 15 - 25 14
15 15 - 20 10 - 15 8 - 12 5 - 8 15
16 8 - 12 5 - 8 5 - 8 5 - 8 16
17 17
18 18
21 21
22 22
23 23
24 24
31 30 - 40 30 - 40 30 - 40 30 - 40 31
32 30 - 40 20 - 30 20 - 30 20 - 30 32
41 41
42 42
51 51
52 52
53 53
61 61
62 30 - 40 30 - 40 30 - 40 30 - 40 62
63 30 - 40 30 - 40 30 - 40 30 - 40 63
64 30 - 40 20 - 30 20 - 30 20 - 30 64
71 71
72 72
73 73
74 30 - 40 30 - 40 30 - 40 30 - 40 74
81 81
82 82
83 30 - 40 30 - 40 30 - 40 30 - 40 83
91 91
92 92
93 93
94 94
438 Óptima con aceite de corte Aceptable con aceite de corte Óptima con emulsión Aceptable con emulsión
Optimal with cutting oil Suitable with cutting oil Optimal with emulsion Suitable with emulsion
