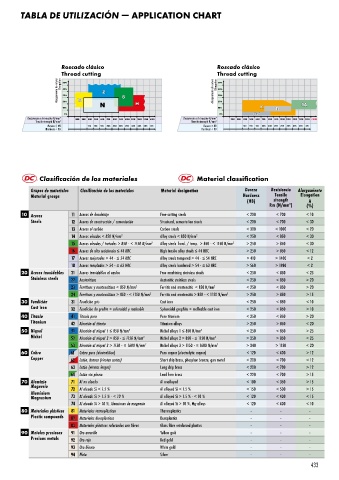

TABLA DE UTILIZACIÓN ž APPLICATION CHART

Roscado clásico Roscado clásico
Thread cutting Thread cutting
Alargamiento de rotura Elongation 50% Alargamiento de rotura Elongation 50%
40%
40%
30%
30%
20%
10%
10% 20%
0% 0%
Resistencia a la tracción N/mm 2 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 Resistencia a la tracción N/mm 2 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 +1500
Tensile strength N/mm 2 Tensile strength N/mm 2
Dureza = HB 120 150 180 205 240 265 295 325 355 385 415 Dureza = HB 120 150 180 205 240 265 295 325 355 385 415
ˆ
ˆ
ˆ
Hardness = HB Hardness = HB
ˆ
50% 50%
40% 40%
30% 30%
RTS
RTS
20%
20%
Clasifica QTAP Material classification
10%ción de los materiales
10%
0% 0% ®
Alargamiento
Grupos de materiales 200 Clasificación de los materiales 1200 1300 1400 Material designation 200 300 400 Dureza 600 700 800 Resistencia 1200 1300 1400
600
900 1000 1100
800
500
300
700
400
900 1000 1100
500
Material groups Hardness Tensile Elongation
120 150 180 205 240 265 295 325 355 385 415 120 150 180 205 240 strength 325 355 385 415
265
(HB) A
295
Rm (N/mm ) (%)
2
10 Aceros 11 Aceros de decoletaje Free-cutting steels < 200 < 700 < 10
Steels 12 Aceros de construcción / cementación Structural, cementation steels < 200 < 700 < 30
13 Aceros al carbón Carbon steels < 300 < 1000 < 20
14 Aceros aleados < 850 N/mm 2 Alloy steels < 850 N/mm 2 < 250 < 850 < 30
15 Aceros aleados / tratados > 850 - < 1150 N/mm 2 Alloy steels hard. / temp. > 850 - < 1150 N/mm 2 > 250 > 850 < 30
16 Aceros de alta resistencia ≤ 44 HRC High tensile alloy steels ≤ 44 HRC > 250 > 850 < 12
17 Aceros mejorades > 44 - ≤ 54 HRC Alloy steels tempered > 44 - ≤ 54 HRC > 410 > 1400 < 2
18 Aceros templados > 54 - ≤ 63 HRC Alloy steels hardened > 54 - ≤ 63 HRC > 560 > 1980 < 2
20 Aceros inoxidables 21 Aceros inoxidables al azufre Free machining stainless steels < 250 < 850 < 25
Stainless steels 22 Austeníticos Austenitic stainless steels < 250 < 850 > 20
23 Ferríticos y martensíticos < 850 N/mm 2 Ferritic and martensitic < 850 N/mm 2 < 250 < 850 > 20
24 Ferríticos y martensíticos > 850 - < 1150 N/mm 2 Ferritic and martensitic > 850 - < 1150 N/mm 2 > 250 > 850 > 15
30 Fundición 31 Fundición gris Cast iron < 250 < 850 < 10
Cast iron 32 Fundición de grafito + esferoidal y maleable Spheroidal graphite + malleable cast iron < 250 < 850 > 10
40 Titanio 41 Titanio puro Pure titanium < 250 < 850 > 20
Titanium 42 Aleación al titanio Titanium alloys > 250 > 850 < 20
50 Níquel 51 Aleación al níquel 1 ≤ 850 N/mm 2 Nickel alloys 1 ≤ 850 N/mm 2 < 250 < 850 > 25
Nickel 52 Aleación al níquel 2 > 850 - ≤ 1150 N/mm 2 Nickel alloys 2 > 850 - ≤ 1150 N/mm 2 > 250 > 850 < 25
53 Aleación al níquel 3 > 1150 - ≤ 1600 N/mm 2 Nickel alloys 3 > 1150 - ≤ 1600 N/mm 2 > 340 > 1150 < 20
60 Cobre 61 Cobre puro (electrolítico) Pure copper (electrolytic copper) < 120 < 400 > 12
Copper 62 62 Latón, bronce (virutas cortas) Short chip brass, phosphor bronze, gun metal < 200 < 700 < 12
63 Latón (virutas largas) Long chip brass < 200 < 700 > 12
64 Latón sin plomo Lead free brass < 220 < 700 > 15
70 Aluminio 71 Al no aleado Al unalloyed < 100 < 350 > 15
Magnesio 72 Al aleado Si < 1.5 % Al alloyed Si < 1.5 % < 150 < 500 > 15
Aluminium
Magnesium 73 Al aleado Si > 1.5 % - < 10 % Al alloyed Si > 1.5 % - < 10 % < 120 < 400 < 15
74 Al aleado Si > 10 %, Aleaciones de magnesio Al alloyed Si > 10 %, Mg-alloys < 120 < 400 < 10
80 Materiales plásticos 81 Materiales termoplásticos Thermoplastics - - -
Plastic compounds 82 Materiales duroplásticos Duroplastics - - -
83 Materiales plásticos reforzados con fibras Glass fibre reinforced plastics - - -
90 Metales preciosos 91 Oro amarillo Yellow gold - - -
Precious metals 92 Oro rojo Red gold - - -
93 Oro blanco White gold - - -
94 Plata Silver - - -
