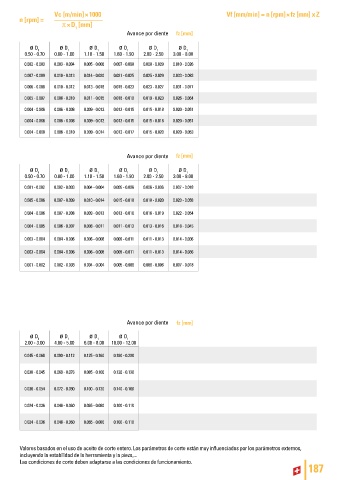

Page 189 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1
Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.50 - 0.70 0.80 - 1.00 1.10 - 1.50 1.60 - 1.90 2.00 - 2.50 3.00 - 8.00
0.002 - 0.003 0.003 - 0.004 0.005 - 0.006 0.007 - 0.008 0.008 - 0.009 0.010 - 0.026

0.007 - 0.009 0.010 - 0.013 0.014 - 0.020 0.021 - 0.025 0.025 - 0.029 0.033 - 0.083
0.006 - 0.008 0.010 - 0.012 0.013 - 0.018 0.019 - 0.023 0.023 - 0.027 0.031 - 0.077

0.005 - 0.007 0.008 - 0.010 0.011 - 0.015 0.016 - 0.019 0.019 - 0.023 0.026 - 0.064
0.004 - 0.006 0.006 - 0.008 0.009 - 0.012 0.013 - 0.015 0.015 - 0.018 0.020 - 0.051

0.004 - 0.006 0.006 - 0.008 0.009 - 0.012 0.013 - 0.015 0.015 - 0.018 0.020 - 0.051
0.004 - 0.008 0.006 - 0.010 0.009 - 0.014 0.013 - 0.017 0.015 - 0.020 0.020 - 0.053

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.50 - 0.70 0.80 - 1.00 1.10 - 1.50 1.60 - 1.90 2.00 - 2.50 3.00 - 8.00
0.001 - 0.002 0.002 - 0.003 0.004 - 0.004 0.005 - 0.006 0.006 - 0.006 0.007 - 0.018

0.005 - 0.006 0.007 - 0.009 0.010 - 0.014 0.015 - 0.018 0.018 - 0.020 0.023 - 0.058
Avance por diente
0.004 - 0.006 0.007 - 0.008 0.009 - 0.013 0.013 - 0.016 0.016 - 0.019 0.022 - 0.054

0.004 - 0.005 0.006 - 0.007 0.008 - 0.011 0.011 - 0.013 0.013 - 0.016 0.018 - 0.045

0.003 - 0.004 0.004 - 0.006 0.006 - 0.008 0.009 - 0.011 0.011 - 0.013 0.014 - 0.036

0.003 - 0.004 0.004 - 0.006 0.006 - 0.008 0.009 - 0.011 0.011 - 0.013 0.014 - 0.036
0.001 - 0.002 0.002 - 0.003 0.004 - 0.004 0.005 - 0.006 0.006 - 0.006 0.007 - 0.018

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1
2.00 - 3.00 4.00 - 5.00 6.00 - 8.00 10.00 - 12.00

0.045 - 0.068 0.090 - 0.112 0.125 - 0.160 0.180 - 0.200

0.030 - 0.045 0.060 - 0.076 0.085 - 0.100 0.120 - 0.130

0.036 - 0.054 0.072 - 0.090 0.100 - 0.120 0.140 - 0.160

0.024 - 0.036 0.048 - 0.060 0.065 - 0.080 0.100 - 0.110

0.024 - 0.036 0.048 - 0.060 0.065 - 0.080 0.100 - 0.110

Valores basados en el uso de aceite de corte entero. Los parámetros de corte están muy influenciados por los parámetros externos,
incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.
187
