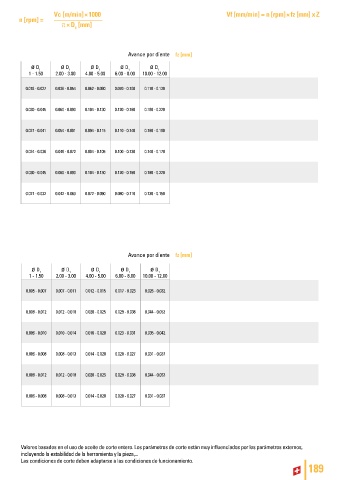

P. 191
Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1
Avance por diente fz [mm]
ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
1 - 1.50 2.00 - 3.00 4.00 - 5.00 6.00 - 8.00 10.00 - 12.00
0.018 - 0.027 0.036 - 0.054 0.062 - 0.080 0.070 - 0.100 0.110 - 0.130
0.030 - 0.045 0.060 - 0.090 0.104 - 0.130 0.120 - 0.160 0.180 - 0.220
0.027 - 0.041 0.054 - 0.081 0.094 - 0.115 0.110 - 0.140 0.160 - 0.190
0.024 - 0.036 0.048 - 0.072 0.084 - 0.105 0.100 - 0.130 0.140 - 0.170
0.030 - 0.045 0.060 - 0.090 0.104 - 0.130 0.120 - 0.160 0.180 - 0.220
0.021 - 0.032 0.042 - 0.063 0.072 - 0.090 0.080 - 0.110 0.130 - 0.150
Avance por diente fz [mm]
ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
1 - 1.50 2.00 - 3.00 4.00 - 5.00 6.00 - 8.00 10.00 - 12.00
0.005 - 0.007 0.007 - 0.011 0.012 - 0.015 0.017 - 0.023 0.026 - 0.032
0.008 - 0.012 0.012 - 0.018 0.020 - 0.025 0.029 - 0.038 0.044 - 0.053
0.006 - 0.010 0.010 - 0.014 0.016 - 0.020 0.023 - 0.031 0.035 - 0.042
0.006 - 0.008 0.008 - 0.013 0.014 - 0.020 0.020 - 0.027 0.031 - 0.037
0.008 - 0.012 0.012 - 0.018 0.020 - 0.025 0.029 - 0.038 0.044 - 0.053
0.006 - 0.008 0.008 - 0.013 0.014 - 0.020 0.020 - 0.027 0.031 - 0.037
Valores basados en el uso de aceite de corte entero. Los parámetros de corte están muy influenciados por los parámetros externos,
incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.
