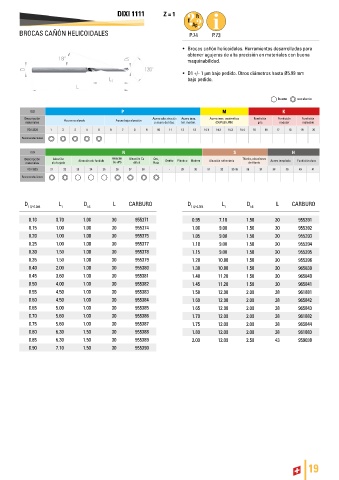

DIXI 1111 Z = 1

BROCAS CAÑÓN HELICOIDALES P.74 P.73

• Brocas cañón helicoidales. Herramientas desarrolladas para
obtener agujeros de alta precisión en materiales con buena
maquinabilidad.
• D1 +/- 1 μm bajo pedido. Otros diámetros hasta Ø5.99 mm
bajo pedido.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D L D L CARBURO D L D L CARBURO
1 0/-0.004 1 h5 1 0/-0.004 1 h5
0.10 0.70 1.00 30 955371 0.95 7.10 1.50 30 955391
0.15 1.00 1.00 30 955374 1.00 9.00 1.50 30 955392
0.20 1.00 1.00 30 955375 1.05 9.00 1.50 30 955393
0.25 1.00 1.00 30 955377 1.10 9.00 1.50 30 955394
0.30 1.50 1.00 30 955378 1.15 9.00 1.50 30 955395
0.35 1.50 1.00 30 955379 1.20 10.00 1.50 30 955396
0.40 2.00 1.00 30 955380 1.30 10.00 1.50 30 965839
0.45 3.60 1.00 30 955381 1.40 11.20 1.50 30 965840
0.50 4.00 1.00 30 955382 1.45 11.20 1.50 30 965841
0.55 4.50 1.00 30 955383 1.50 12.00 2.00 38 961881
0.60 4.50 1.00 30 955384 1.60 12.00 2.00 38 965842
0.65 5.00 1.00 30 955385 1.65 12.00 2.00 38 965843
0.70 5.60 1.00 30 955386 1.70 12.00 2.00 38 961882
0.75 5.60 1.00 30 955387 1.75 12.00 2.00 38 965844
0.80 6.30 1.50 30 955388 1.80 12.00 2.00 38 961883
0.85 6.30 1.50 30 955389 2.00 12.00 2.50 43 959038
0.90 7.10 1.50 30 955390
