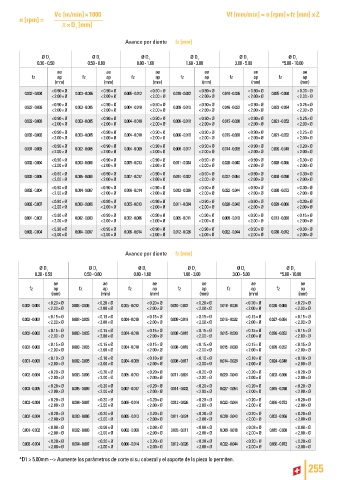

Page 257 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1
Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.30 - 0.50 0.50 - 0.80 0.80 - 1.60 1.60 - 3.00 3.00 - 5.00 *5.00 - 10.00
ae ae ae ae ae ae
fz ap fz ap fz ap fz ap fz ap fz ap
(mm) (mm) (mm) (mm) (mm) (mm)
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.002 - 0.004 0.003 - 0.006 0.005 - 0.012 0.010 - 0.022 0.018 - 0.036 0.025 - 0.060
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.25 × Ø
0.002 - 0.003 0.003 - 0.005 0.004 - 0.010 0.009 - 0.019 0.016 - 0.032 0.023 - 0.054
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.25 × Ø
0.002 - 0.003 0.003 - 0.005 0.004 - 0.010 0.008 - 0.018 0.015 - 0.030 0.021 - 0.052
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.25 × Ø
0.002 - 0.003 0.003 - 0.005 0.004 - 0.010 0.008 - 0.018 0.015 - 0.030 0.021 - 0.052
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.20 × Ø
0.001 - 0.003 0.002 - 0.005 0.004 - 0.009 0.008 - 0.017 0.014 - 0.028 0.020 - 0.048
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.002 - 0.004 0.003 - 0.006 0.005 - 0.013 0.011 - 0.024 0.020 - 0.040 0.028 - 0.066
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.003 - 0.005 0.005 - 0.009 0.007 - 0.017 0.014 - 0.032 0.027 - 0.054 0.038 - 0.090
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.002 - 0.004 0.004 - 0.007 0.006 - 0.014 0.012 - 0.026 0.022 - 0.044 0.030 - 0.072
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.002 - 0.007 0.003 - 0.006 0.005 - 0.013 0.011 - 0.024 0.020 - 0.040 0.028 - 0.066
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.15 × Ø
0.001 - 0.002 0.002 - 0.003 0.002 - 0.006 0.005 - 0.011 0.009 - 0.018 0.013 - 0.030
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.90 × Ø < 0.30 × Ø
0.002 - 0.004 0.004 - 0.007 0.006 - 0.014 0.012 - 0.026 0.022 - 0.044 0.030 - 0.072
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.30 - 0.50 0.50 - 0.80 0.80 - 1.60 1.60 - 3.00 3.00 - 5.00 *5.00 - 10.00
ae ae ae ae ae ae
fz ap fz ap fz ap fz ap fz ap fz ap
(mm) (mm) (mm) (mm) (mm) (mm)
< 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø
0.002 - 0.004 < 2.00 × Ø 0.003 - 0.006 < 2.00 × Ø 0.005 - 0.012 < 2.00 × Ø 0.010 - 0.022 < 2.00 × Ø 0.018 - 0.036 < 2.00 × Ø 0.030 - 0.060 < 2.00 × Ø
< 0.15 × Ø < 0.15 × Ø < 0.15 × Ø < 0.15 × Ø < 0.15 × Ø < 0.15 × Ø
0.002 - 0.003 0.003 - 0.005 0.004 - 0.010 0.009 - 0.019 0.016 - 0.032 0.027 - 0.054
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.15 × Ø < 0.15 × Ø < 0.15 × Ø < 0.15 × Ø < 0.15 × Ø < 0.15 × Ø
0.002 - 0.003 0.003 - 0.005 0.004 - 0.010 0.008 - 0.018 0.015 - 0.030 0.026 - 0.052
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
0.002 - 0.003 < 0.15 × Ø 0.003 - 0.005 < 0.15 × Ø 0.004 - 0.010 < 0.15 × Ø 0.008 - 0.018 < 0.15 × Ø 0.015 - 0.030 < 0.15 × Ø 0.026 - 0.052 < 0.15 × Ø
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.10 × Ø < 0.10 × Ø < 0.10 × Ø < 0.10 × Ø < 0.10 × Ø < 0.10 × Ø
0.001 - 0.003 < 2.00 × Ø 0.002 - 0.005 < 2.00 × Ø 0.004 - 0.009 < 2.00 × Ø 0.008 - 0.017 < 2.00 × Ø 0.014 - 0.028 < 2.00 × Ø 0.024 - 0.048 < 2.00 × Ø
< 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø
0.002 - 0.004 0.003 - 0.006 0.005 - 0.013 0.011 - 0.024 0.020 - 0.040 0.033 - 0.066
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø
0.003 - 0.005 0.005 - 0.009 0.007 - 0.017 0.014 - 0.032 0.027 - 0.054 0.045 - 0.090
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
0.002 - 0.004 < 0.20 × Ø 0.004 - 0.007 < 0.20 × Ø 0.006 - 0.014 < 0.20 × Ø 0.012 - 0.026 < 0.20 × Ø 0.022 - 0.044 < 0.20 × Ø 0.036 - 0.072 < 0.20 × Ø
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø
0.002 - 0.004 0.003 - 0.006 0.005 - 0.013 0.011 - 0.024 0.020 - 0.040 0.033 - 0.066
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.08 × Ø < 0.08 × Ø < 0.08 × Ø < 0.08 × Ø < 0.08 × Ø < 0.08 × Ø
0.001 - 0.002 0.002 - 0.003 0.002 - 0.006 0.005 - 0.011 0.009 - 0.018 0.015 - 0.030
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
< 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø < 0.20 × Ø
0.002 - 0.004 0.004 - 0.007 0.006 - 0.014 0.012 - 0.026 0.022 - 0.044 0.036 - 0.072
< 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø < 2.00 × Ø
*D1 > 5.00mm --> Aumente los parámetros de corte si su cabezal y el soporte de la pieza lo permiten.
