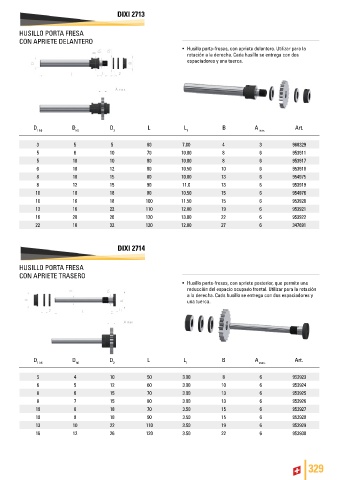

Page 331 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 2713

HUSILLO PORTA FRESA
CON APRIETE DELANTERO
• Husillo porta-fresas, con apriete delantero. Utilizar para la
rotación a la derecha. Cada husillo se entrega con dos
espaciadores y una tuerca.

D D D L L B A Art.
1 h6 h6 2 1 max.

3 5 5 60 7.00 4 3 968329
5 6 10 70 10.00 8 6 953911
5 10 10 80 10.00 8 6 953917
6 10 12 80 10.50 10 6 953918
8 10 15 80 10.00 13 6 954975
8 12 15 90 11.0 13 6 953919
10 10 18 80 10.50 15 6 954976
10 16 18 100 11.50 15 6 953920
13 16 22 110 12.00 19 6 953921
16 20 26 120 13.00 22 6 953922
22 16 32 120 12.00 27 6 347691

DIXI 2714

HUSILLO PORTA FRESA
CON APRIETE TRASERO
• Husillo porta-fresas, con apriete posterior, que permite una
reducción del espacio ocupado frontal. Utilizar para la rotación
a la derecha. Cada husillo se entrega con dos espaciadores y
una tuerca.

D 1 h6 D h6 D 2 L L 1 B A max. Art.

5 4 10 50 3.00 8 6 953923
6 5 12 60 3.00 10 6 953924
8 6 15 70 3.00 13 6 953925
8 7 15 80 3.00 13 6 953926
10 6 18 70 3.50 15 6 953927
10 8 18 90 3.50 15 6 953928
13 10 22 110 3.50 19 6 953929
16 12 26 120 3.50 22 6 953930
