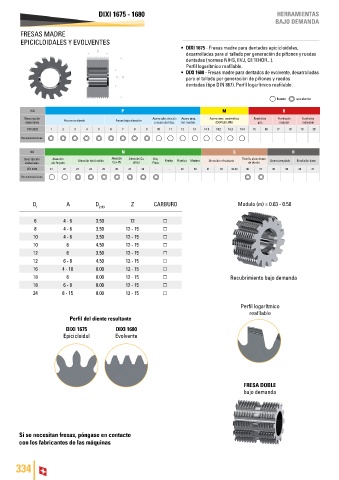

Page 336 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 1675 - 1680 HERRAMIENTAS
BAJO DEMANDA
FRESAS MADRE
EPICICLOIDALES Y EVOLVENTES
• DIXI 1675 - Fresas madre para dentados epicicloidales,
desarrolladas para el tallado por generación de piñones y ruedas
dentadas (normas NIHS, EVJ, CETEHOR...).
Perfil logarítmico reafilable.
• DIXI 1680 - Fresas madre para dentados de evolvente, desarrolladas
para el tallado por generación de piñones y ruedas
dentadas (tipo DIN 867). Perfil logarítmico reafilable.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D 1 A D 2 H3 Z CARBURO Modulo (m) = 0.03 - 0.50

6 4 - 6 3.50 12 ☐
8 4 - 6 3.50 12 - 15 ☐
10 4 - 6 3.50 12 - 15 ☐
10 6 4.50 12 - 15 ☐
12 6 3.50 12 - 15 ☐
12 6 - 8 4.50 12 - 15 ☐
16 4 - 10 8.00 12 - 15 ☐
18 6 8.00 12 - 15 ☐ Recubrimiento bajo demanda
18 6 - 8 8.00 12 - 15 ☐
24 8 - 15 8.00 12 - 15 ☐
Perfil logarítmico
reafilable
Perfil del diente resultante
DIXI 1675 DIXI 1680
Epicicloidal Evolvente

FRESA DOBLE
bajo demanda

Si se necesitan fresas, póngase en contacto
con los fabricantes de las máquinas

334
