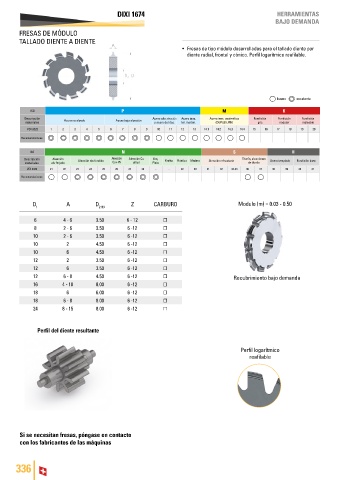

DIXI 1674 HERRAMIENTAS
BAJO DEMANDA
FRESAS DE MÓDULO
TALLADO DIENTE A DIENTE
• Fresas de tipo módulo desarrolladas para el tallado diente por
diente radial, frontal y cónico. Perfil logarítmico reafilable.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D 1 A D 2 H3 Z CARBURO Modulo (m) = 0.03 - 0.50

6 4 - 6 3.50 6 - 12 ☐
8 2 - 6 3.50 6 -12 ☐
10 2 - 6 3.50 6 -12 ☐
10 2 4.50 6 -12 ☐
10 6 4.50 6 -12 ☐
12 2 3.50 6 -12 ☐
12 6 3.50 6 -12 ☐
12 6 - 8 4.50 6 -12 ☐ Recubrimiento bajo demanda
16 4 - 10 8.00 6 -12 ☐
18 6 6.00 6 -12 ☐
18 6 - 8 8.00 6 -12 ☐
24 8 - 15 8.00 6 -12 ☐

Perfil del diente resultante

Perfil logarítmico
reafilable

Si se necesitan fresas, póngase en contacto
con los fabricantes de las máquinas

336
