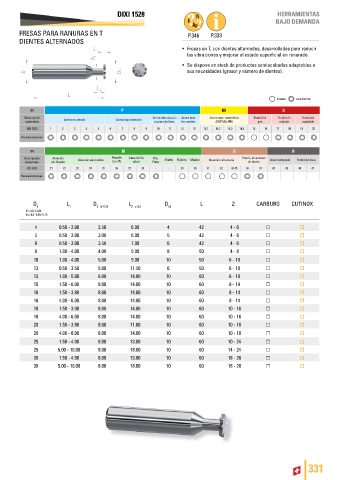

DIXI 1528 HERRAMIENTAS
BAJO DEMANDA
FRESAS PARA RANURAS EN T P.346 P.333
DIENTES ALTERNADOS
• Fresas en T, con dientes alternados, desarrolladas para reducir
las vibraciones y mejorar el estado superficial en ranurado.

• Se dispone en stock de productos semiacabados adaptables a
sus necesidades (grosor y número de dientes).

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D 1 L 1 D 2 0/-0.20 L 2 ± 0.2 D h5 L Z CARBURO CUTINOX
Ø < 4.0 ± 0.01
Ø ≥ 4.0 -0.05/-0.10
4 0.50 - 3.00 2.50 6.00 4 42 4 - 6 ☐ ☐ ☐
5 0.50 - 3.00 3.00 6.00 5 42 4 - 6 ☐ ☐ ☐
6 0.50 - 3.00 3.50 7.00 6 42 4 - 6 ☐ ☐ ☐
8 1.00 - 4.00 4.00 9.00 8 50 4 - 8 ☐ ☐ ☐
10 1.00 - 4.00 5.00 9.00 10 50 6 - 10 ☐ ☐ ☐
12 0.50 - 3.50 5.00 11.50 6 50 6 - 10 ☐ ☐ ☐
12 1.00 - 5.00 6.00 14.00 10 60 6 - 10 ☐ ☐ ☐
15 1.50 - 6.00 8.00 14.00 10 60 8 - 14 ☐ ☐ ☐
16 1.50 - 3.90 8.00 14.00 10 60 8 - 14 ☐ ☐ ☐
16 4.00 - 6.00 8.00 14.00 10 60 8 - 14 ☐ ☐ ☐
18 1.50 - 3.90 8.00 14.00 10 60 10 - 16 ☐ ☐ ☐
18 4.00 - 6.00 8.00 14.00 10 60 10 - 16 ☐ ☐ ☐
20 1.50 - 3.90 8.00 11.00 10 60 10 - 18 ☐ ☐ ☐
20 4.00 - 6.00 8.00 14.00 10 60 10 - 18 ☐ ☐ ☐
25 1.50 - 4.90 8.00 13.00 10 60 10 - 24 ☐ ☐ ☐
25 5.00 - 10.00 8.00 18.00 10 60 14 - 24 ☐ ☐ ☐
30 1.50 - 4.90 8.00 13.00 10 60 18 - 28 ☐ ☐ ☐
30 5.00 - 10.00 8.00 18.00 10 60 18 - 28 ☐ ☐ ☐
