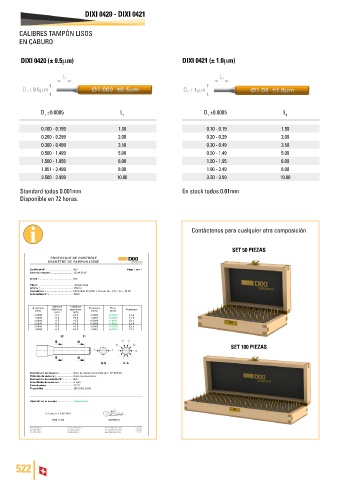

Page 524 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 0420 - DIXI 0421

CALIBRES TAMPÓN LISOS
EN CABURO

DIXI 0420 (± 0.5μm) DIXI 0421 (± 1.0μm)

D ±0.0005 L D ±0.0005 L
1 1 1 1

0.100 - 0.199 1.50 0.10 - 0.19 1.50
0.200 - 0.299 2.00 0.20 - 0.29 2.00
0.300 - 0.499 3.50 0.30 - 0.49 3.50
0.500 - 1.499 5.00 0.50 - 1.49 5.00
1.500 - 1.950 6.00 1.50 - 1.95 6.00
1.951 - 3.499 8.00 1.96 - 3.49 8.00
3.500 - 3.999 10.00 3.50 - 3.99 10.00

Standard todos 0.001mm En stock todos 0.01mm
Disponible en 72 horas.

Contáctenos para cualquier otra composición

SET 50 PIEZAS
 
 
 ................................ N/C  1  1
 ........................... 15.08.2016

 ........................................... N/C

 ........................................... Tampon lisse
 ......................................... 309161
 .................................. DIXI 0420 Ø 1.000 ± 0.5 µm L1= 5 D= 3 L= 38 SP
 ............................. ZZ99

Tolérance Tolérance
Ø nominal inférieure supérieure Ø mesuré Ecart Remarque
(mm) (mm) (mm)
(µm) (µm)
1.0000 0.5 +0.5 1.0001 +0.0001 E1a
1.0000 0.5 +0.5 1.0002 +0.0002 E1b
1.0000 0.5 +0.5 0.9999 0.0001 E1c
1.0000 0.5 +0.5 0.9998 0.0002 E1d
1.0000 0.5 +0.5 1.0002 +0.0002 E1e
1.0000 0.5 +0.5 1.0001 +0.0001 E2f

SET 100 PIEZAS

................. Banc de mesure horizontal (inv. N° BM040)
 ..................... Entre touches plates
 ........... N/C
 ................. 0.4µm
 ............................... 20 °C
 : ................................... ISO 9001:2008


 .................. Opérationnel

Le Locle, le 15.08.2016
______________________________ ______________________________
Date / Lieu Opérateur
DIXI Polytool S.A. Av. du Technicum 37 Tél. +41 (0)32 933 54 44
ISO 9001:2008 CH-2400 Le Locle Fax +41 (0)32 931 89 16
ISO 14001:2004 dixipoly@dixi.ch www.dixipolytool.com
522
