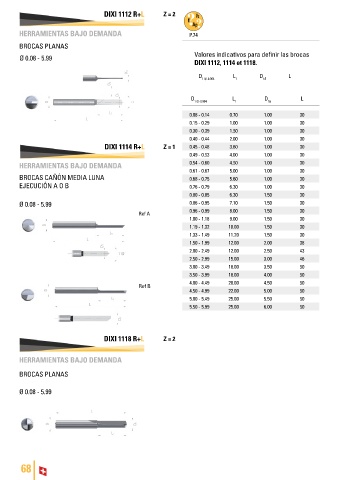

P. 70
DIXI 1112 R+L Z = 2
HERRAMIENTAS BAJO DEMANDA P.74
BROCAS PLANAS
Ø 0.08 - 5.99 Valores indicativos para definir las brocas
DIXI 1112, 1114 et 1118.
L
D 1 0/-0.004 1 D h5 L
D L D L
1 0/-0.004 1 h5
0.08 - 0.14 0.70 1.00 30
0.15 - 0.29 1.00 1.00 30
0.30 - 0.39 1.50 1.00 30
0.40 - 0.44 2.00 1.00 30
DIXI 1114 R+L Z = 1 0.45 - 0.48 3.60 1.00 30
0.49 - 0.53 4.00 1.00 30
HERRAMIENTAS BAJO DEMANDA 0.54 - 0.60 4.50 1.00 30
0.61 - 0.67 5.00 1.00 30
BROCAS CAÑÓN MEDIA LUNA 0.68 - 0.75 5.60 1.00 30
EJECUCIÓN A O B 0.76 - 0.79 6.30 1.00 30
0.80 - 0.85 6.30 1.50 30
Ø 0.08 - 5.99 0.86 - 0.95 7.10 1.50 30
0.96 - 0.99 8.00 1.50 30
Ref A
1.00 - 1.18 9.00 1.50 30
1.19 - 1.32 10.00 1.50 30
1.33 - 1.49 11.20 1.50 30
1.50 - 1.99 12.00 2.00 38
2.00 - 2.49 12.00 2.50 43
2.50 - 2.99 15.00 3.00 46
3.00 - 3.49 18.00 3.50 50
3.50 - 3.99 18.00 4.00 50
4.00 - 4.49 20.00 4.50 50
Ref B
4.50 - 4.99 22.00 5.00 50
5.00 - 5.49 25.00 5.50 50
5.50 - 5.99 25.00 6.00 50
DIXI 1118 R+L Z = 2
HERRAMIENTAS BAJO DEMANDA
BROCAS PLANAS
Ø 0.08 - 5.99
68
