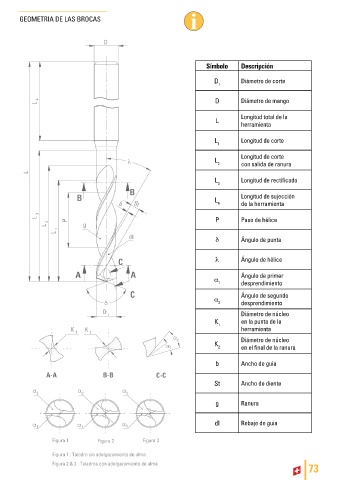

GEOMETRIA DE LAS BROCAS

Símbolo Descripción

D Diámetro de corte
1

D Diámetro de mango

Longitud total de la
L
herramienta

L Longitud de corte
1

Longitud de corte
L
2 con salida de ranura
L Longitud de rectificado
3
Longitud de sujección
L
4 de la herramienta

P Paso de hélice

δ Ángulo de punta

λ Ángulo de hélice

Ángulo de primer
α
1 desprendimiento
Ángulo de segundo
α
2 desprendimiento
Diámetro de núcleo
K en la punta de la
1
herramienta
Diámetro de núcleo
K
2 en el final de la ranura

b Ancho de guía

St Ancho de diente

g Ranura

dl Rebaje de guia
