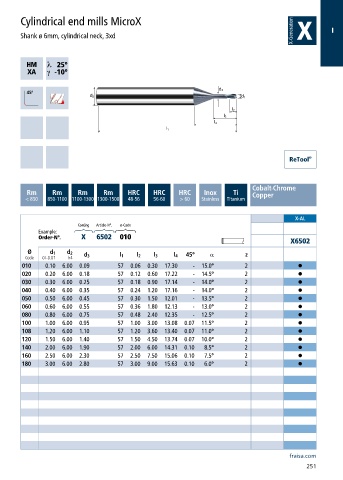

Page 253 - 21-036 APPLITEC catalogue.indb
P. 253

Cylindrical end mills MicroX
                                                                                             I
       Shank ø 6mm, cylindrical neck, 3xd


              h    ƍ
              a     ƍ


















                                                                       Cobalt-Chrome
        Rm      Rm     Rm     Rm    HRC     HRC    HRC    Inox    Ti   Copper
        < 850  850-1100 1100-1300 1300-1500  48-56  56-60  > 60  Stainless  Titanium

                                                                                   X-AL
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.   X   6502  010
                                                                                  X6502
         Ø     d 1   d 2                                   α
        Code  0/-0.01  h4  d 3    l 1  l 2  l 3  l 4  45°            z
       010    0.10  6.00  0.09    57  0.06  0.30  17.30  -  15.0°    2              •
       020    0.20  6.00  0.18    57  0.12  0.60  17.22  -  14.5°    2              •
       030    0.30  6.00  0.25    57  0.18  0.90  17.14  -  14.0°    2              •
       040    0.40  6.00  0.35    57  0.24  1.20  17.16  -  14.0°    2              •
       050    0.50  6.00  0.45    57  0.30  1.50  12.01  -  13.5°    2              •
       060    0.60  6.00  0.55    57  0.36  1.80  12.13  -  13.0°    2              •
       080    0.80  6.00  0.75    57  0.48  2.40  12.35  -  12.5°    2              •
       100    1.00  6.00  0.95    57  1.00  3.00  13.08  0.07  11.5°  2             •
       108    1.20  6.00  1.10    57  1.20  3.60  13.40  0.07  11.0°  2             •
       120    1.50  6.00  1.40    57  1.50  4.50  13.74  0.07  10.0°  2             •
       140    2.00  6.00  1.90    57  2.00  6.00  14.31  0.10  8.5°  2              •
       160    2.50  6.00  2.30    57  2.50  7.50  15.06  0.10  7.5°  2              •
       180    3.00  6.00  2.80    57  3.00  9.00  15.63  0.10  6.0°  2              •















                                                                                 fraisa.com
                                                                                      251
   248   249   250   251   252   253   254   255   256   257   258
