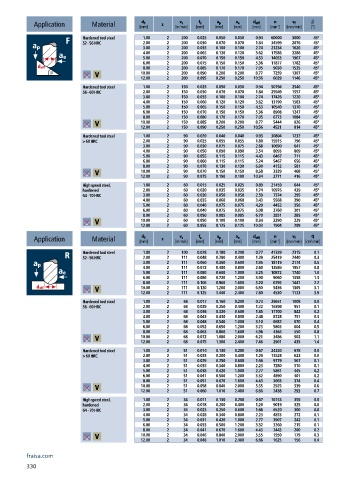

P. 332

a p
                                                                  a e
                                                        f z
                                        d 1
                                                   v c
                                                                                  v f
                                                                             n
                                                                       d eff
          Application      Material     [mm]  z   [m/min]  [mm]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [°] β
                        Hardened tool steel    1.00  2  200  0.025  0.050  0.050  0.94  60000  3000  45°
                        52 - 56 HRC      2.00  2   200  0.030  0.070  0.070  1.84  34599  2076  45°
                                         3.00  2   200  0.035  0.100  0.100  2.74  23234  1626  45°
                                         4.00  2   200  0.065  0.120  0.120  3.62  17586  2286  45°
                                         5.00  2   200  0.070  0.150  0.150  4.53  14053  1967  45°
                                         6.00  2   200  0.075  0.150  0.150  5.36  11877  1782  45°
                                         8.00  2   200  0.085  0.170  0.170  7.05  9030  1535  45°
                                        10.00  2   200  0.090  0.200  0.200  8.77  7259  1307  45°
                                        12.00  2   200  0.095  0.250  0.250  10.56  6029  1146  45°
                        Hardened tool steel    1.00  2  150  0.025  0.050  0.050  0.94  50794  2540  45°
                        56 - 60 HRC      2.00  2   150  0.030  0.070  0.070  1.84  25949  1557  45°
                                         3.00  2   150  0.035  0.100  0.100  2.74  17426  1220  45°
                                         4.00  2   150  0.060  0.120  0.120  3.62  13190  1583  45°
                                         5.00  2   150  0.065  0.150  0.150  4.53  10540  1370  45°
                                         6.00  2   150  0.070  0.150  0.150  5.36  8908  1247  45°
                                         8.00  2   150  0.080  0.170  0.170  7.05  6773  1084  45°
                                        10.00  2   150  0.085  0.200  0.200  8.77  5444  926  45°
                                        12.00  2   150  0.090  0.250  0.250  10.56  4521  814  45°
                        Hardened tool steel   1.00  2  90  0.020  0.040  0.040  0.93  30804  1232  45°
                        > 60 HRC         2.00  2    90  0.025  0.055  0.055  1.80  15915  796  45°
                                         3.00  2    90  0.030  0.075  0.075  2.68  10690  641  45°
                                         4.00  2    90  0.050  0.090  0.090  3.54  8093  809  45°
                                         5.00  2    90  0.055  0.115  0.115  4.43  6467  711  45°
                                         6.00  2    90  0.060  0.115  0.115  5.24  5467  656  45°
                                         8.00  2    90  0.070  0.130  0.130  6.90  4152  581  45°
                                        10.00  2    90  0.070  0.150  0.150  8.58  3339  468  45°
                                        12.00  2    90  0.075  0.190  0.190  10.34  2771  416  45°
                        High speed steel,   1.00  2  60  0.015  0.025  0.025  0.89  21459  644  45°
                        hardened         2.00  2    60  0.020  0.035  0.035  1.74  10976  439  45°
                        64 - 70 HRC      3.00  2    60  0.020  0.050  0.050  2.59  7374  295  45°
                                         4.00  2    60  0.035  0.060  0.060  3.43  5568  390  45°
                                         5.00  2    60  0.040  0.075  0.075  4.29  4452  356  45°
                                         6.00  2    60  0.040  0.075  0.075  5.08  3760  301  45°
                                         8.00  2    60  0.050  0.085  0.085  6.70  2851  285  45°
                                        10.00  2    60  0.050  0.100  0.100  8.34  2290  229  45°
                                        12.00  2    60  0.055  0.125  0.125  10.03  1904  209  45°
                                                   v c
                                                                             n
                                                                  a e
                                                                       d eff
                                                             a p
                                        d 1
                                                        f z
                                                                                       Q
                                                                                  v f
          Application      Material     [mm]  z   [m/min]  [mm]  [mm]  [mm]  [mm]  [min ] -1  [mm/min] [cm /min]
                                                                                       3
                        Hardened tool steel    1.00  2  100  0.028  0.180  0.200  0.77  41339  2315  0.1
                        52 - 56 HRC      2.00  2   111  0.048  0.280  0.400  1.39  25419  2440  0.3
                                         3.00  2   111  0.060  0.360  0.600  1.95  18119  2174  0.5
                                         4.00  2   111  0.072  0.480  0.800  2.60  13589  1957  0.8
                                         5.00  2   111  0.080  0.600  1.000  3.25  10872  1740  1.0
                                         6.00  2   111  0.086  0.720  1.200  3.90  9060  1558  1.3
                                         8.00  2   111  0.106  0.960  1.600  5.20  6795  1441  2.2
                                        10.00  2   111  0.120  1.200  2.000  6.50  5436  1305  3.1
                                        12.00  2   111  0.125  1.440  2.400  7.80  4530  1133  3.9
                        Hardened tool steel    1.00  2  68  0.017  0.160  0.200  0.73  29651  1008  0.0
                        56 - 60 HRC      2.00  2    68  0.029  0.250  0.400  1.32  16398  951  0.1
                                         3.00  2    68  0.036  0.320  0.600  1.85  11700  842  0.2
                                         4.00  2    68  0.043  0.430  0.800  2.48  8728  751  0.3
                                         5.00  2    68  0.048  0.540  1.000  3.10  6982  670  0.4
                                         6.00  2    68  0.052  0.650  1.200  3.73  5803  604  0.5
                                         8.00  2    68  0.063  0.860  1.600  4.96  4364  550  0.8
                                        10.00  2    68  0.072  1.080  2.000  6.21  3486  502  1.1
                                        12.00  2    68  0.075  1.300  2.400  7.46  2901  435  1.4
                        Hardened tool steel   1.00  2  51  0.014  0.130  0.200  0.67  24230  678  0.0
                        > 60 HRC         2.00  2    51  0.023  0.200  0.400  1.20  13528  622  0.0
                                         3.00  2    51  0.029  0.250  0.600  1.66  9779  567  0.1
                                         4.00  2    51  0.035  0.340  0.800  2.23  7280  510  0.1
                                         5.00  2    51  0.038  0.420  1.000  2.77  5861  445  0.2
                                         6.00  2    51  0.041  0.500  1.200  3.32  4890  401  0.2
                                         8.00  2    51  0.051  0.670  1.600  4.43  3665  374  0.4
                                        10.00  2    51  0.058  0.840  2.000  5.55  2925  339  0.6
                                        12.00  2    51  0.060  1.010  2.400  6.66  2438  293  0.7
                        High speed steel,   1.00  2  34  0.011  0.130  0.200  0.67  16153  355  0.0
                        hardened         2.00  2    34  0.018  0.200  0.400  1.20  9019  325  0.0
                        64 - 70 HRC      3.00  2    34  0.023  0.250  0.600  1.66  6520  300  0.0
                                         4.00  2    34  0.028  0.340  0.800  2.23  4853  272  0.1
                                         5.00  2    34  0.031  0.420  1.000  2.77  3907  242  0.1
                                         6.00  2    34  0.033  0.500  1.200  3.32  3260  215  0.1
                                         8.00  2    34  0.041  0.670  1.600  4.43  2443  200  0.2
                                        10.00  2    34  0.046  0.840  2.000  5.55  1950  179  0.3
                                        12.00  2    34  0.048  1.010  2.400  6.66  1625  156  0.4
