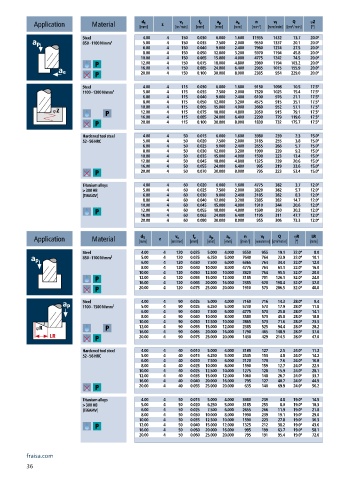

Page 38 - 21-036 APPLITEC catalogue.indb

a e
n
v f
a p
d 1
v c
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min] jZ
3
[°]
Steel 4.00 4 150 0.030 6.000 1.600 11935 1432 13.7 20.0°
850 - 1100 N/mm² 5.00 4 150 0.035 7.500 2.000 9550 1337 20.1 20.0°
6.00 4 150 0.040 9.000 2.400 7960 1274 27.5 20.0°
8.00 4 150 0.050 12.000 3.200 5970 1194 45.8 20.0°
10.00 4 150 0.065 15.000 4.000 4775 1242 74.5 20.0°
12.00 4 150 0.075 18.000 4.800 3980 1194 103.2 20.0°
16.00 4 150 0.085 24.000 6.400 2985 1015 155.9 20.0°
20.00 4 150 0.100 30.000 8.000 2385 954 229.0 20.0°
Steel 4.00 4 115 0.030 6.000 1.600 9150 1098 10.5 17.5°
1100 - 1300 N/mm² 5.00 4 115 0.035 7.500 2.000 7320 1025 15.4 17.5°
6.00 4 115 0.040 9.000 2.400 6100 976 21.1 17.5°
8.00 4 115 0.050 12.000 3.200 4575 915 35.1 17.5°
10.00 4 115 0.065 15.000 4.000 3660 952 57.1 17.5°
12.00 4 115 0.075 18.000 4.800 3050 915 79.1 17.5°
16.00 4 115 0.085 24.000 6.400 2290 779 119.6 17.5°
20.00 4 115 0.100 30.000 8.000 1830 732 175.7 17.5°
Hardened tool steel 4.00 4 50 0.015 6.000 1.600 3980 239 2.3 15.0°
52 - 56 HRC 5.00 4 50 0.020 7.500 2.000 3185 255 3.8 15.0°
6.00 4 50 0.025 9.000 2.400 2655 266 5.7 15.0°
8.00 4 50 0.030 12.000 3.200 1990 239 9.2 15.0°
10.00 4 50 0.035 15.000 4.000 1590 223 13.4 15.0°
12.00 4 50 0.045 18.000 4.800 1325 239 20.6 15.0°
16.00 4 50 0.055 24.000 6.400 995 219 33.6 15.0°
20.00 4 50 0.070 30.000 8.000 795 223 53.4 15.0°
Titanium alloys 4.00 4 60 0.020 6.000 1.600 4775 382 3.7 12.0°
> 300 HB 5.00 4 60 0.025 7.500 2.000 3820 382 5.7 12.0°
[Ti6Al4V] 6.00 4 60 0.030 9.000 2.400 3185 382 8.3 12.0°
8.00 4 60 0.040 12.000 3.200 2385 382 14.7 12.0°
10.00 4 60 0.045 15.000 4.000 1910 344 20.6 12.0°
12.00 4 60 0.055 18.000 4.800 1590 350 30.2 12.0°
16.00 4 60 0.065 24.000 6.400 1195 311 47.7 12.0°
20.00 4 60 0.080 30.000 8.000 955 306 73.3 12.0°
v f
Q
f z
v c
LR
d 1
n
a p
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] [mm/min] [cm /min] jR [mm]
[°]
-1
3
Steel 4.00 4 120 0.025 5.000 4.000 9550 955 19.1 32.0° 8.0
850 - 1100 N/mm² 5.00 4 120 0.025 6.250 5.000 7640 764 23.9 32.0° 10.1
6.00 4 120 0.030 7.500 6.000 6365 764 34.4 32.0° 12.0
8.00 4 120 0.040 10.000 8.000 4775 764 61.1 32.0° 16.0
10.00 4 120 0.050 12.500 10.000 3820 764 95.5 32.0° 20.0
12.00 4 120 0.055 15.000 12.000 3185 701 126.1 32.0° 24.0
16.00 4 120 0.065 20.000 16.000 2385 620 198.4 32.0° 32.0
20.00 4 120 0.075 25.000 20.000 1910 573 286.5 32.0° 40.0
Steel 4.00 4 90 0.025 5.000 4.000 7160 716 14.3 28.0° 9.4
1100 - 1300 N/mm² 5.00 4 90 0.025 6.250 5.000 5730 573 17.9 28.0° 11.8
6.00 4 90 0.030 7.500 6.000 4775 573 25.8 28.0° 14.1
8.00 4 90 0.040 10.000 8.000 3580 573 45.8 28.0° 18.8
10.00 4 90 0.050 12.500 10.000 2865 573 71.6 28.0° 23.5
12.00 4 90 0.055 15.000 12.000 2385 525 94.4 28.0° 28.2
16.00 4 90 0.065 20.000 16.000 1790 465 148.9 28.0° 37.6
20.00 4 90 0.075 25.000 20.000 1430 429 214.5 28.0° 47.0
Hardened tool steel 4.00 4 40 0.010 5.000 4.000 3185 127 2.5 24.0° 11.2
52 - 56 HRC 5.00 4 40 0.015 6.250 5.000 2545 153 4.8 24.0° 14.2
6.00 4 40 0.020 7.500 6.000 2120 170 7.6 24.0° 16.8
8.00 4 40 0.025 10.000 8.000 1590 159 12.7 24.0° 22.5
10.00 4 40 0.025 12.500 10.000 1275 128 15.9 24.0° 28.1
12.00 4 40 0.035 15.000 12.000 1060 148 26.7 24.0° 33.7
16.00 4 40 0.040 20.000 16.000 795 127 40.7 24.0° 44.9
20.00 4 40 0.055 25.000 20.000 635 140 69.9 24.0° 56.2
Titanium alloys 4.00 4 50 0.015 5.000 4.000 3980 239 4.8 19.0° 14.5
> 300 HB 5.00 4 50 0.020 6.250 5.000 3185 255 8.0 19.0° 18.3
[Ti6Al4V] 6.00 4 50 0.025 7.500 6.000 2655 266 11.9 19.0° 21.8
8.00 4 50 0.030 10.000 8.000 1990 239 19.1 19.0° 29.0
10.00 4 50 0.035 12.500 10.000 1590 223 27.8 19.0° 36.3
12.00 4 50 0.040 15.000 12.000 1325 212 38.2 19.0° 43.6
16.00 4 50 0.050 20.000 16.000 995 199 63.7 19.0° 58.1
20.00 4 50 0.060 25.000 20.000 795 191 95.4 19.0° 72.6
