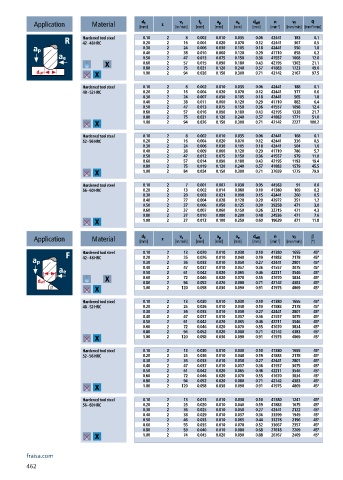

Page 464 - 21-036 APPLITEC catalogue.indb

a e
d eff
n
a p
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.10 2 8 0.002 0.010 0.035 0.06 42441 183 0.1
42 - 48 HRC 0.20 2 16 0.004 0.020 0.070 0.12 42441 367 0.5
0.30 2 24 0.006 0.030 0.105 0.18 42441 550 1.8
0.40 2 38 0.010 0.060 0.120 0.29 41710 858 6.2
0.50 2 47 0.013 0.075 0.150 0.36 41557 1068 12.0
0.60 2 57 0.015 0.090 0.180 0.43 42195 1302 21.1
0.80 2 75 0.021 0.120 0.240 0.57 41883 1723 49.6
1.00 2 94 0.026 0.150 0.300 0.71 42142 2167 97.5
Hardened tool steel 0.10 2 8 0.002 0.010 0.035 0.06 42441 188 0.1
48 - 52 HRC 0.20 2 16 0.004 0.020 0.070 0.12 42441 377 0.6
0.30 2 24 0.007 0.030 0.105 0.18 42441 565 1.8
0.40 2 38 0.011 0.060 0.120 0.29 41710 882 6.4
0.50 2 47 0.013 0.075 0.150 0.36 41557 1098 12.4
0.60 2 57 0.016 0.090 0.180 0.43 42195 1338 21.7
0.80 2 75 0.021 0.120 0.240 0.57 41883 1771 51.0
1.00 2 94 0.026 0.150 0.300 0.71 42142 2227 100.2
Hardened tool steel 0.10 2 8 0.002 0.010 0.035 0.06 42441 168 0.1
52 - 56 HRC 0.20 2 16 0.004 0.020 0.070 0.12 42441 336 0.5
0.30 2 24 0.006 0.030 0.105 0.18 42441 504 1.6
0.40 2 38 0.009 0.060 0.120 0.29 41710 786 5.7
0.50 2 47 0.012 0.075 0.150 0.36 41557 979 11.0
0.60 2 57 0.014 0.090 0.180 0.43 42195 1193 19.4
0.80 2 75 0.019 0.120 0.240 0.57 41883 1579 45.5
1.00 2 84 0.024 0.150 0.300 0.71 37659 1775 79.9
Hardened tool steel 0.10 2 7 0.001 0.007 0.030 0.05 44563 91 0.0
56 - 60 HRC 0.20 2 13 0.002 0.014 0.060 0.10 41380 169 0.2
0.30 2 20 0.003 0.021 0.090 0.15 42441 260 0.5
0.40 2 27 0.004 0.028 0.120 0.20 42972 351 1.2
0.50 2 37 0.006 0.050 0.125 0.30 39258 471 3.0
0.60 2 37 0.007 0.060 0.150 0.36 32715 471 4.3
0.80 2 37 0.010 0.080 0.200 0.48 24536 471 7.6
1.00 2 37 0.012 0.100 0.250 0.60 19629 471 11.8
v c
f z
a e
a p
d eff
n
d 1
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.10 2 13 0.020 0.010 0.030 0.10 41380 1655 45°
42 - 48 HRC 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
0.30 2 36 0.033 0.010 0.050 0.27 42441 2801 45°
0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
Hardened tool steel 0.10 2 13 0.020 0.010 0.030 0.10 41380 1655 45°
48 - 52 HRC 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
0.30 2 36 0.033 0.010 0.050 0.27 42441 2801 45°
0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
Hardened tool steel 0.10 2 13 0.020 0.010 0.030 0.10 41380 1655 45°
52 - 56 HRC 0.20 2 25 0.026 0.010 0.040 0.19 41883 2178 45°
0.30 2 36 0.033 0.010 0.050 0.27 42441 2801 45°
0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
Hardened tool steel 0.10 2 13 0.015 0.010 0.030 0.10 41380 1241 45°
56 - 60 HRC 0.20 2 25 0.020 0.010 0.040 0.19 41883 1675 45°
0.30 2 36 0.025 0.010 0.050 0.27 42441 2122 45°
0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.60 2 55 0.035 0.010 0.070 0.52 33667 2357 45°
0.80 2 59 0.040 0.010 0.080 0.68 27618 2209 45°
1.00 2 74 0.045 0.020 0.090 0.88 26767 2409 45°
fraisa.com
462
