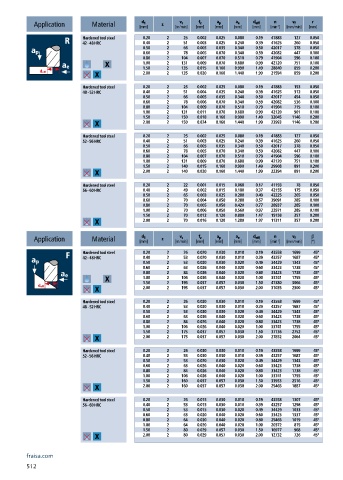

Page 514 - 21-036 APPLITEC catalogue.indb

a p
a e
d eff
d 1
v c
f z
n
v f
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 0.20 2 25 0.002 0.025 0.080 0.19 41883 127 0.050
42 - 48 HRC 0.40 2 51 0.003 0.025 0.240 0.39 41625 260 0.050
0.50 2 66 0.005 0.035 0.340 0.50 42017 378 0.050
0.60 2 78 0.005 0.070 0.340 0.59 42082 447 0.100
0.80 2 104 0.007 0.070 0.510 0.79 41904 596 0.100
1.00 2 131 0.009 0.070 0.680 0.99 42120 751 0.100
1.50 2 135 0.015 0.160 0.990 1.49 28840 859 0.200
2.00 2 135 0.020 0.160 1.440 1.99 21594 859 0.200
Hardened tool steel 0.20 2 25 0.002 0.025 0.080 0.19 41883 153 0.050
48 - 52 HRC 0.40 2 51 0.004 0.025 0.240 0.39 41625 312 0.050
0.50 2 66 0.005 0.035 0.340 0.50 42017 454 0.050
0.60 2 78 0.006 0.070 0.340 0.59 42082 536 0.100
0.80 2 104 0.009 0.070 0.510 0.79 41904 715 0.100
1.00 2 131 0.011 0.070 0.680 0.99 42120 901 0.100
1.50 2 150 0.018 0.160 0.990 1.49 32045 1146 0.200
2.00 2 150 0.024 0.160 1.440 1.99 23993 1146 0.200
Hardened tool steel 0.20 2 25 0.002 0.025 0.080 0.19 41883 127 0.050
52 - 56 HRC 0.40 2 51 0.003 0.025 0.240 0.39 41625 260 0.050
0.50 2 66 0.005 0.035 0.340 0.50 42017 378 0.050
0.60 2 78 0.005 0.070 0.340 0.59 42082 447 0.100
0.80 2 104 0.007 0.070 0.510 0.79 41904 596 0.100
1.00 2 131 0.009 0.070 0.680 0.99 42120 751 0.100
1.50 2 140 0.015 0.160 0.990 1.49 29908 891 0.200
2.00 2 140 0.020 0.160 1.440 1.99 22394 891 0.200
Hardened tool steel 0.20 2 22 0.001 0.015 0.060 0.17 41193 78 0.050
56 - 60 HRC 0.40 2 49 0.002 0.015 0.180 0.37 42155 175 0.050
0.50 2 65 0.003 0.025 0.280 0.49 42225 265 0.050
0.60 2 70 0.004 0.050 0.280 0.57 39091 285 0.100
0.80 2 70 0.005 0.050 0.420 0.77 28937 285 0.100
1.00 2 70 0.006 0.050 0.560 0.97 22971 285 0.100
1.50 2 70 0.012 0.120 0.880 1.47 15158 357 0.200
2.00 2 70 0.016 0.120 1.280 1.97 11311 357 0.200
d 1
d eff
a e
a p
n
v f
f z
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.20 2 26 0.020 0.030 0.010 0.19 43558 1699 45°
42 - 48 HRC 0.40 2 53 0.020 0.030 0.010 0.39 43257 1687 45°
0.50 2 53 0.020 0.030 0.020 0.49 34429 1343 45°
0.60 2 63 0.026 0.040 0.020 0.60 33423 1738 45°
0.80 2 84 0.026 0.040 0.020 0.80 33423 1738 45°
1.00 2 106 0.026 0.040 0.020 1.00 33741 1755 45°
1.50 2 195 0.037 0.057 0.030 1.50 41380 3066 45°
2.00 2 195 0.037 0.057 0.030 2.00 31035 2300 45°
Hardened tool steel 0.20 2 26 0.020 0.030 0.010 0.19 43558 1699 45°
48 - 52 HRC 0.40 2 53 0.020 0.030 0.010 0.39 43257 1687 45°
0.50 2 53 0.020 0.030 0.020 0.49 34429 1343 45°
0.60 2 63 0.026 0.040 0.020 0.60 33423 1738 45°
0.80 2 84 0.026 0.040 0.020 0.80 33423 1738 45°
1.00 2 106 0.026 0.040 0.020 1.00 33741 1755 45°
1.50 2 175 0.037 0.057 0.030 1.50 37136 2752 45°
2.00 2 175 0.037 0.057 0.030 2.00 27852 2064 45°
Hardened tool steel 0.20 2 26 0.020 0.030 0.010 0.19 43558 1699 45°
52 - 56 HRC 0.40 2 53 0.020 0.030 0.010 0.39 43257 1687 45°
0.50 2 53 0.020 0.030 0.020 0.49 34429 1343 45°
0.60 2 63 0.026 0.040 0.020 0.60 33423 1738 45°
0.80 2 84 0.026 0.040 0.020 0.80 33423 1738 45°
1.00 2 106 0.026 0.040 0.020 1.00 33741 1755 45°
1.50 2 160 0.037 0.057 0.030 1.50 33953 2516 45°
2.00 2 160 0.037 0.057 0.030 2.00 25465 1887 45°
Hardened tool steel 0.20 2 26 0.015 0.030 0.010 0.19 43558 1307 45°
56 - 60 HRC 0.40 2 53 0.015 0.030 0.010 0.39 43257 1298 45°
0.50 2 53 0.015 0.030 0.020 0.49 34429 1033 45°
0.60 2 63 0.020 0.040 0.020 0.60 33423 1337 45°
0.80 2 64 0.020 0.040 0.020 0.80 25465 1019 45°
1.00 2 64 0.020 0.040 0.020 1.00 20372 815 45°
1.50 2 80 0.029 0.057 0.030 1.50 16977 968 45°
2.00 2 80 0.029 0.057 0.030 2.00 12732 726 45°
