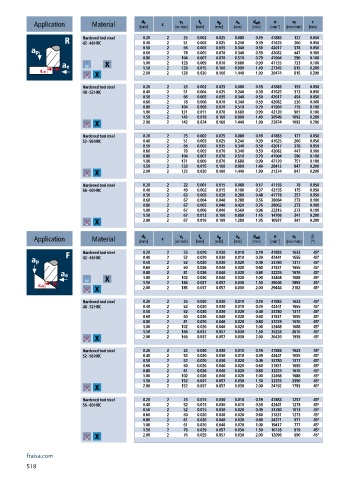

Page 520 - 21-036 APPLITEC catalogue.indb

a p
a e
d eff
d 1
v c
f z
n
v f
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 0.20 2 25 0.002 0.025 0.080 0.19 41883 127 0.050
42 - 48 HRC 0.40 2 51 0.003 0.025 0.240 0.39 41625 260 0.050
0.50 2 66 0.005 0.035 0.340 0.50 42017 378 0.050
0.60 2 78 0.005 0.070 0.340 0.59 42082 447 0.100
0.80 2 104 0.007 0.070 0.510 0.79 41904 596 0.100
1.00 2 128 0.009 0.070 0.680 0.99 41155 733 0.100
1.50 2 128 0.015 0.160 0.990 1.49 27345 815 0.200
2.00 2 128 0.020 0.160 1.440 1.99 20474 815 0.200
Hardened tool steel 0.20 2 25 0.002 0.025 0.080 0.19 41883 153 0.050
48 - 52 HRC 0.40 2 51 0.004 0.025 0.240 0.39 41625 312 0.050
0.50 2 66 0.005 0.035 0.340 0.50 42017 454 0.050
0.60 2 78 0.006 0.070 0.340 0.59 42082 536 0.100
0.80 2 104 0.009 0.070 0.510 0.79 41904 715 0.100
1.00 2 131 0.011 0.070 0.680 0.99 42120 901 0.100
1.50 2 143 0.018 0.160 0.990 1.49 30549 1092 0.200
2.00 2 143 0.024 0.160 1.440 1.99 22874 1093 0.200
Hardened tool steel 0.20 2 25 0.002 0.025 0.080 0.19 41883 127 0.050
52 - 56 HRC 0.40 2 51 0.003 0.025 0.240 0.39 41625 260 0.050
0.50 2 66 0.005 0.035 0.340 0.50 42017 378 0.050
0.60 2 78 0.005 0.070 0.340 0.59 42082 447 0.100
0.80 2 104 0.007 0.070 0.510 0.79 41904 596 0.100
1.00 2 131 0.009 0.070 0.680 0.99 42120 751 0.100
1.50 2 133 0.015 0.160 0.990 1.49 28413 847 0.200
2.00 2 133 0.020 0.160 1.440 1.99 21274 847 0.200
Hardened tool steel 0.20 2 22 0.001 0.015 0.060 0.17 41193 78 0.050
56 - 60 HRC 0.40 2 49 0.002 0.015 0.180 0.37 42155 175 0.050
0.50 2 63 0.003 0.020 0.280 0.48 41778 257 0.050
0.60 2 67 0.004 0.040 0.280 0.56 38084 273 0.100
0.80 2 67 0.005 0.040 0.420 0.76 28062 273 0.100
1.00 2 67 0.006 0.040 0.560 0.96 22215 273 0.100
1.50 2 67 0.012 0.100 0.880 1.45 14708 341 0.200
2.00 2 67 0.016 0.100 1.280 1.95 10937 341 0.200
v f
a e
a p
v c
f z
d eff
n
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.20 2 25 0.020 0.030 0.010 0.19 41883 1633 45°
42 - 48 HRC 0.40 2 52 0.020 0.030 0.010 0.39 42441 1655 45°
0.50 2 52 0.020 0.030 0.020 0.49 33780 1317 45°
0.60 2 60 0.026 0.040 0.020 0.60 31831 1655 45°
0.80 2 81 0.026 0.040 0.020 0.80 32229 1676 45°
1.00 2 102 0.026 0.040 0.020 1.00 32468 1688 45°
1.50 2 184 0.037 0.057 0.030 1.50 39046 2893 45°
2.00 2 185 0.037 0.057 0.030 2.00 29444 2182 45°
Hardened tool steel 0.20 2 25 0.020 0.030 0.010 0.19 41883 1633 45°
48 - 52 HRC 0.40 2 52 0.020 0.030 0.010 0.39 42441 1655 45°
0.50 2 52 0.020 0.030 0.020 0.49 33780 1317 45°
0.60 2 60 0.026 0.040 0.020 0.60 31831 1655 45°
0.80 2 81 0.026 0.040 0.020 0.80 32229 1676 45°
1.00 2 102 0.026 0.040 0.020 1.00 32468 1688 45°
1.50 2 166 0.037 0.057 0.030 1.50 35226 2610 45°
2.00 2 166 0.037 0.057 0.030 2.00 26420 1958 45°
Hardened tool steel 0.20 2 25 0.020 0.030 0.010 0.19 41883 1633 45°
52 - 56 HRC 0.40 2 52 0.020 0.030 0.010 0.39 42441 1655 45°
0.50 2 52 0.020 0.030 0.020 0.49 33780 1317 45°
0.60 2 60 0.026 0.040 0.020 0.60 31831 1655 45°
0.80 2 81 0.026 0.040 0.020 0.80 32229 1676 45°
1.00 2 102 0.026 0.040 0.020 1.00 32468 1688 45°
1.50 2 152 0.037 0.057 0.030 1.50 32255 2390 45°
2.00 2 152 0.037 0.057 0.030 2.00 24192 1793 45°
Hardened tool steel 0.20 2 25 0.015 0.030 0.010 0.19 41883 1257 45°
56 - 60 HRC 0.40 2 52 0.015 0.030 0.010 0.39 42441 1273 45°
0.50 2 52 0.015 0.030 0.020 0.49 33780 1013 45°
0.60 2 60 0.020 0.040 0.020 0.60 31831 1273 45°
0.80 2 61 0.020 0.040 0.020 0.80 24271 971 45°
1.00 2 61 0.020 0.040 0.020 1.00 19417 777 45°
1.50 2 76 0.029 0.057 0.030 1.50 16128 919 45°
2.00 2 76 0.029 0.057 0.030 2.00 12096 690 45°
fraisa.com
518
