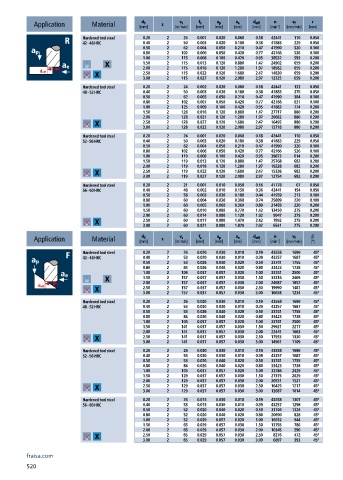

Page 522 - 21-036 APPLITEC catalogue.indb

a p
v f
f z
n
d eff
d 1
a e
v c
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 0.20 2 24 0.001 0.020 0.060 0.18 42441 110 0.050
42 - 48 HRC 0.40 2 50 0.003 0.020 0.180 0.38 41883 229 0.050
0.50 2 62 0.004 0.050 0.210 0.47 41990 320 0.100
0.80 2 102 0.006 0.050 0.420 0.77 42166 526 0.100
1.00 2 115 0.008 0.100 0.420 0.95 38532 593 0.200
1.50 2 115 0.013 0.120 0.880 1.47 24902 659 0.200
2.00 2 115 0.018 0.120 1.280 1.97 18582 659 0.200
2.50 2 115 0.022 0.120 1.680 2.47 14820 659 0.200
3.00 2 115 0.027 0.120 2.080 2.97 12325 659 0.200
Hardened tool steel 0.20 2 24 0.002 0.020 0.060 0.18 42441 132 0.050
48 - 52 HRC 0.40 2 50 0.003 0.020 0.180 0.38 41883 275 0.050
0.50 2 62 0.005 0.050 0.210 0.47 41990 384 0.100
0.80 2 102 0.007 0.050 0.420 0.77 42166 631 0.100
1.00 2 125 0.009 0.100 0.420 0.95 41883 774 0.200
1.50 2 128 0.016 0.120 0.880 1.47 27717 880 0.200
2.00 2 128 0.021 0.120 1.280 1.97 20682 880 0.200
2.50 2 128 0.027 0.120 1.680 2.47 16495 880 0.200
3.00 2 128 0.032 0.120 2.080 2.97 13718 880 0.200
Hardened tool steel 0.20 2 24 0.001 0.020 0.060 0.18 42441 110 0.050
52 - 56 HRC 0.40 2 50 0.003 0.020 0.180 0.38 41883 229 0.050
0.50 2 62 0.004 0.050 0.210 0.47 41990 320 0.100
0.80 2 102 0.006 0.050 0.420 0.77 42166 526 0.100
1.00 2 119 0.008 0.100 0.420 0.95 39873 614 0.200
1.50 2 119 0.013 0.120 0.880 1.47 25768 682 0.200
2.00 2 119 0.018 0.120 1.280 1.97 19228 682 0.200
2.50 2 119 0.022 0.120 1.680 2.47 15336 682 0.200
3.00 2 119 0.027 0.120 2.080 2.97 12754 682 0.200
Hardened tool steel 0.20 2 21 0.001 0.010 0.050 0.16 41778 67 0.050
56 - 60 HRC 0.40 2 48 0.002 0.010 0.150 0.36 42441 154 0.050
0.50 2 58 0.003 0.030 0.180 0.44 41959 213 0.100
0.80 2 60 0.004 0.030 0.360 0.74 25809 220 0.100
1.00 2 60 0.005 0.060 0.360 0.89 21459 220 0.200
1.50 2 60 0.010 0.080 0.770 1.42 13450 275 0.200
2.00 2 60 0.014 0.080 1.120 1.92 9947 275 0.200
2.50 2 60 0.017 0.080 1.470 2.42 7892 275 0.200
3.00 2 60 0.021 0.080 1.820 2.92 6541 275 0.200
a p
n
f z
v c
v f
d 1
a e
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.20 2 26 0.020 0.030 0.010 0.19 43558 1699 45°
42 - 48 HRC 0.40 2 53 0.020 0.030 0.010 0.39 43257 1687 45°
0.50 2 53 0.026 0.040 0.020 0.50 33741 1755 45°
0.80 2 84 0.026 0.040 0.020 0.80 33423 1738 45°
1.00 2 106 0.037 0.057 0.020 1.00 33741 2500 45°
1.50 2 157 0.037 0.057 0.030 1.50 33316 2469 45°
2.00 2 157 0.037 0.057 0.030 2.00 24987 1852 45°
2.50 2 157 0.037 0.057 0.030 2.50 19990 1481 45°
3.00 2 157 0.037 0.057 0.030 3.00 16658 1234 45°
Hardened tool steel 0.20 2 26 0.020 0.030 0.010 0.19 43558 1699 45°
48 - 52 HRC 0.40 2 53 0.020 0.030 0.010 0.39 43257 1687 45°
0.50 2 53 0.026 0.040 0.020 0.50 33741 1755 45°
0.80 2 84 0.026 0.040 0.020 0.80 33423 1738 45°
1.00 2 106 0.037 0.057 0.020 1.00 33741 2500 45°
1.50 2 141 0.037 0.057 0.030 1.50 29921 2217 45°
2.00 2 141 0.037 0.057 0.030 2.00 22441 1663 45°
2.50 2 141 0.037 0.057 0.030 2.50 17953 1330 45°
3.00 2 141 0.037 0.057 0.030 3.00 14961 1109 45°
Hardened tool steel 0.20 2 26 0.020 0.030 0.010 0.19 43558 1699 45°
52 - 56 HRC 0.40 2 53 0.020 0.030 0.010 0.39 43257 1687 45°
0.50 2 53 0.026 0.040 0.020 0.50 33741 1755 45°
0.80 2 84 0.026 0.040 0.020 0.80 33423 1738 45°
1.00 2 103 0.037 0.057 0.020 1.00 32786 2429 45°
1.50 2 129 0.037 0.057 0.030 1.50 27375 2029 45°
2.00 2 129 0.037 0.057 0.030 2.00 20531 1521 45°
2.50 2 129 0.037 0.057 0.030 2.50 16425 1217 45°
3.00 2 129 0.037 0.057 0.030 3.00 13687 1014 45°
Hardened tool steel 0.20 2 26 0.015 0.030 0.010 0.19 43558 1307 45°
56 - 60 HRC 0.40 2 53 0.015 0.030 0.010 0.39 43257 1298 45°
0.50 2 52 0.020 0.040 0.020 0.50 33104 1324 45°
0.80 2 52 0.020 0.040 0.020 0.80 20690 828 45°
1.00 2 52 0.029 0.057 0.020 1.00 16552 944 45°
1.50 2 65 0.029 0.057 0.030 1.50 13793 786 45°
2.00 2 65 0.029 0.057 0.030 2.00 10345 590 45°
2.50 2 65 0.029 0.057 0.030 2.50 8276 472 45°
3.00 2 65 0.029 0.057 0.030 3.00 6897 393 45°
