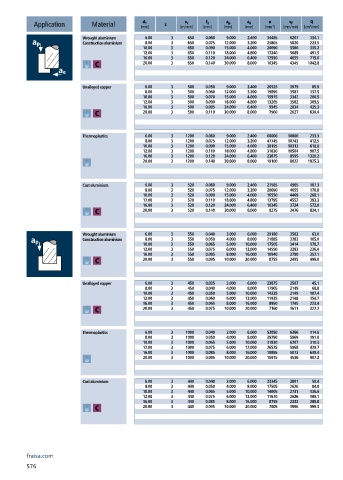

Page 578 - 21-036 APPLITEC catalogue.indb
P. 578
d 1
f z
n
a p
a e
v c
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min -1 ] [mm/min] [cm 3 /min]
Wrought aluminium 6.00 3 650 0.060 9.000 2.400 34485 6207 134.1
Construction aluminium 8.00 3 650 0.075 12.000 3.200 25865 5820 223.5
10.00 3 650 0.090 15.000 4.000 20690 5586 335.2
12.00 3 650 0.110 18.000 4.800 17240 5689 491.5
16.00 3 650 0.120 24.000 6.400 12930 4655 715.0
20.00 3 650 0.140 30.000 8.000 10345 4345 1042.8
Unalloyed copper 6.00 3 500 0.050 9.000 2.400 26525 3979 85.9
8.00 3 500 0.060 12.000 3.200 19895 3581 137.5
10.00 3 500 0.070 15.000 4.000 15915 3342 200.5
12.00 3 500 0.090 18.000 4.800 13265 3582 309.5
16.00 3 500 0.095 24.000 6.400 9945 2834 435.3
20.00 3 500 0.110 30.000 8.000 7960 2627 630.4
Thermoplastics 6.00 3 1200 0.060 9.000 2.400 60000 10800 233.3
8.00 3 1200 0.075 12.000 3.200 47745 10743 412.5
10.00 3 1200 0.090 15.000 4.000 38195 10313 618.8
12.00 3 1200 0.110 18.000 4.800 31830 10504 907.5
16.00 3 1200 0.120 24.000 6.400 23875 8595 1320.2
20.00 3 1200 0.140 30.000 8.000 19100 8022 1925.3
Cast aluminium 6.00 3 520 0.060 9.000 2.400 27585 4965 107.3
8.00 3 520 0.075 12.000 3.200 20690 4655 178.8
10.00 3 520 0.090 15.000 4.000 16550 4469 268.1
12.00 3 520 0.110 18.000 4.800 13795 4552 393.3
16.00 3 520 0.120 24.000 6.400 10345 3724 572.0
20.00 3 520 0.140 30.000 8.000 8275 3476 834.1
Wrought aluminium 6.00 3 550 0.040 3.000 6.000 29180 3502 63.0
Construction aluminium 8.00 3 550 0.050 4.000 8.000 21885 3283 105.0
10.00 3 550 0.065 5.000 10.000 17505 3414 170.7
12.00 3 550 0.075 6.000 12.000 14590 3283 236.4
16.00 3 550 0.085 8.000 16.000 10940 2790 357.1
20.00 3 550 0.095 10.000 20.000 8755 2495 499.0
Unalloyed copper 6.00 3 450 0.035 3.000 6.000 23875 2507 45.1
8.00 3 450 0.040 4.000 8.000 17905 2149 68.8
10.00 3 450 0.050 5.000 10.000 14325 2149 107.4
12.00 3 450 0.060 6.000 12.000 11935 2148 154.7
16.00 3 450 0.065 8.000 16.000 8950 1745 223.4
20.00 3 450 0.075 10.000 20.000 7160 1611 322.2
Thermoplastics 6.00 3 1000 0.040 3.000 6.000 53050 6366 114.6
8.00 3 1000 0.050 4.000 8.000 39790 5969 191.0
10.00 3 1000 0.065 5.000 10.000 31830 6207 310.3
12.00 3 1000 0.075 6.000 12.000 26525 5968 429.7
16.00 3 1000 0.085 8.000 16.000 19895 5073 649.4
20.00 3 1000 0.095 10.000 20.000 15915 4536 907.2
Cast aluminium 6.00 3 440 0.040 3.000 6.000 23345 2801 50.4
8.00 3 440 0.050 4.000 8.000 17505 2626 84.0
10.00 3 440 0.065 5.000 10.000 14005 2731 136.6
12.00 3 440 0.075 6.000 12.000 11670 2626 189.1
16.00 3 440 0.085 8.000 16.000 8755 2233 285.8
20.00 3 440 0.095 10.000 20.000 7005 1996 399.3
fraisa.com
576
