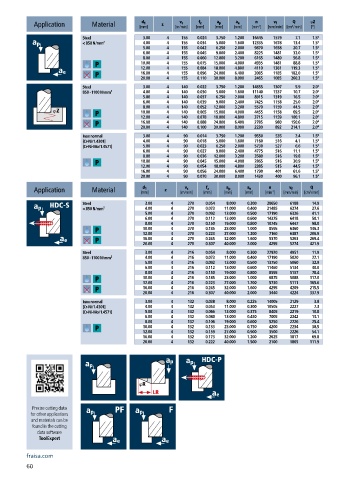

P. 62

a p
                                                                             v f
                                                                        n
                                                                  a e
                                        d 1
                                                                                  Q
                                                   v c
                                                        f z
          Application      Material     [mm]  z   [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min] [cm /min]  jZ
                                                                                  3
                                                                                       [°]
                        Steel            3.00  4   155  0.024  3.750  1.200  16445  1579  7.1  1.5°
                        < 850 N/mm²      4.00  4   155  0.034  5.000  1.600  12335  1678  13.4  1.5°
                                         5.00  4   155  0.042  6.250  2.000  9870  1658  20.7  1.5°
                                         6.00  4   155  0.045  9.000  2.400  8225  1481  32.0  1.5°
                                         8.00  4   155  0.060  12.000  3.200  6165  1480  56.8  1.5°
                                        10.00  4   155  0.075  15.000  4.000  4935  1481  88.8  1.5°
                                        12.00  4   155  0.084  18.000  4.800  4110  1381  119.3  1.5°
                                        16.00  4   155  0.096  24.000  6.400  3085  1185  182.0  1.5°
                                        20.00  4   155  0.110  30.000  8.000  2465  1085  260.3  1.5°
                        Steel            3.00  4   140  0.022  3.750  1.200  14855  1307  5.9  2.0°
                        850 - 1100 N/mm²  4.00  4  140  0.030  5.000  1.600  11140  1337  10.7  2.0°
                                         5.00  4   140  0.037  6.250  2.000  8915  1319  16.5  2.0°
                                         6.00  4   140  0.039  9.000  2.400  7425  1158  25.0  2.0°
                                         8.00  4   140  0.052  12.000  3.200  5570  1159  44.5  2.0°
                                        10.00  4   140  0.065  15.000  4.000  4455  1158  69.5  2.0°
                                        12.00  4   140  0.078  18.000  4.800  3715  1159  100.1  2.0°
                                        16.00  4   140  0.088  24.000  6.400  2785  980  150.6  2.0°
                                        20.00  4   140  0.100  30.000  8.000  2230  892  214.1  2.0°
                        Inox normal      3.00  4    90  0.014  3.750  1.200  9550  535  2.4  1.5°
                        [Cr-Ni/1.4301]   4.00  4    90  0.018  5.000  1.600  7160  516  4.1  1.5°
                        [Cr-Ni-Mo/1.4571]  5.00  4  90  0.023  6.250  2.000  5730  527  6.6  1.5°
                                         6.00  4    90  0.027  9.000  2.400  4775  516  11.1  1.5°
                                         8.00  4    90  0.036  12.000  3.200  3580  516  19.8  1.5°
                                        10.00  4    90  0.045  15.000  4.000  2865  516  30.9  1.5°
                                        12.00  4    90  0.054  18.000  4.800  2385  515  44.5  1.5°
                                        16.00  4    90  0.056  24.000  6.400  1790  401  61.6  1.5°
                                        20.00  4    90  0.070  30.000  8.000  1430  400  96.1  1.5°
                                                                            n
                                                                                 v f
                                                                                       Q
                                                                      a e
                                                    v c
                                                          f z
                                                                a p
                                         d 1
          Application      Material     [mm]   z   [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [cm /min]
                                                                                       3
                        Steel            3.00   4    270  0.054  8.000  0.300  28650  6188  14.9
                        < 850 N/mm²      4.00   4    270  0.073  11.000  0.400  21485  6274  27.6
                                         5.00   4    270  0.092  13.000  0.500  17190  6326  41.1
                                         6.00   4    270  0.112  13.000  0.600  14325  6418  50.1
                                         8.00   4    270  0.150  19.000  0.800  10745  6447  98.0
                                         10.00  4    270  0.185  23.000  1.000  8595  6360  146.3
                                         12.00  4    270  0.223  27.000  1.200  7160  6387  206.9
                                         16.00  4    270  0.245  32.000  1.600  5370  5263  269.4
                                         20.00  4    270  0.307  40.000  2.000  4295  5274  421.9
                        Steel            3.00   4    216  0.054  8.000  0.300  22920  4951  11.9
                        850 - 1100 N/mm²  4.00  4    216  0.073  11.000  0.400  17190  5020  22.1
                                         5.00   4    216  0.092  13.000  0.500  13750  5060  32.9
                                         6.00   4    216  0.112  13.000  0.600  11460  5134  40.0
                                         8.00   4    216  0.150  19.000  0.800  8595  5157  78.4
                                         10.00  4    216  0.185  23.000  1.000  6875  5088  117.0
                                         12.00  4    216  0.223  27.000  1.200  5730  5111  165.6
                                         16.00  4    216  0.245  32.000  1.600  4295  4209  215.5
                                         20.00  4    216  0.307  40.000  2.000  3440  4224  337.9
                        Inox normal      3.00   4    132  0.038  8.000  0.225  14005  2129  3.8
                        [Cr-Ni/1.4301]   4.00   4    132  0.053  11.000  0.300  10505  2227  7.3
                        [Cr-Ni-Mo/1.4571]  5.00  4   132  0.066  13.000  0.375  8405  2219  10.8
                                         6.00   4    132  0.080  13.000  0.450  7005  2242  13.1
                                         8.00   4    132  0.106  19.000  0.600  5250  2226  25.4
                                         10.00  4    132  0.133  23.000  0.750  4200  2234  38.5
                                         12.00  4    132  0.159  27.000  0.900  3500  2226  54.1
                                         16.00  4    132  0.173  32.000  1.200  2625  1817  69.8
                                         20.00  4    132  0.222  40.000  1.500  2100  1865  111.9
            Precise cutting data
          for other applications
          and materials can be
          found in the cutting
           data software
            ToolExpert
        fraisa.com
