Page 40 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión

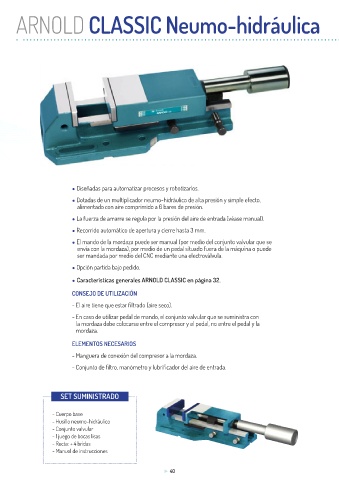

ARNOLD CLASSIC Neumo-hidráulica

● Diseñadas para automatizar procesos y robotizarlos.

● Dotadas de un multiplicador neumo-hidráulico de alta presión y simple efecto,
alimentado con aire comprimido a 6 bares de presión.

● La fuerza de amarre se regula por la presión del aire de entrada (véase manual).

● Recorrido automático de apertura y cierre hasta 3 mm.
● El mando de la mordaza puede ser manual (por medio del conjunto valvular que se
envía con la mordaza), por medio de un pedal situado fuera de la máquina o puede
ser mandada por medio del CNC mediante una electroválvula.

● Opción partida bajo pedido.
● Características generales ARNOLD CLASSIC en página 32.

CONSEJO DE UTILIZACIÓN

- El aire tiene que estar filtrado (aire seco).
- En caso de utilizar pedal de mando, el conjunto valvular que se suministra con
la mordaza debe colocarse entre el compresor y el pedal, no entre el pedal y la
mordaza.
ELEMENTOS NECESARIOS

- Manguera de conexión del compresor a la mordaza.

- Conjunto de filtro, manómetro y lubrificador del aire de entrada.

SET SUMINISTRADO

- Cuerpo base
- Husillo neumo-hidráulico
- Conjunto valvular
- 1 juego de bocas lisas
- Recta: + 4 bridas
- Manual de instrucciones

► 40
