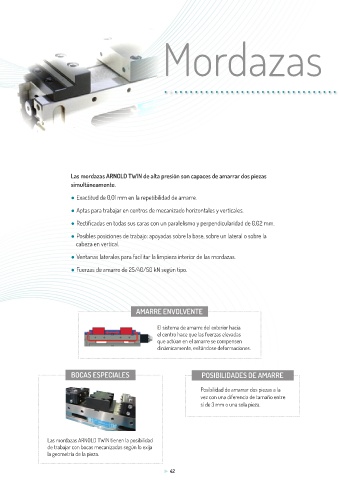

Mordazas
Las mordazas ARNOLD TWIN de alta presión son capaces de amarrar dos piezas
simultáneamente.
● Exactitud de 0,01 mm en la repetibilidad de amarre.
● Aptas para trabajar en centros de mecanizado horizontales y verticales.
● Rectificadas en todas sus caras con un paralelismo y perpendicularidad de 0,02 mm.
● Posibles posiciones de trabajo: apoyadas sobre la base, sobre un lateral o sobre la
cabeza en vertical.
● Ventanas laterales para facilitar la limpieza interior de las mordazas.
● Fuerzas de amarre de 25/40/50 kN según tipo.
AMARRE ENVOLVENTE
El sistema de amarre del exterior hacia
el centro hace que las fuerzas elevadas
que actúan en el amarre se compensen
dinámicamente, evitándose deformaciones.
BOCAS ESPECIALES POSIBILIDADES DE AMARRE
Posibilidad de amarrar dos piezas a la
vez con una diferencia de tamaño entre
sí de 3 mm o una sola pieza.
Las mordazas ARNOLD TWIN tienen la posibilidad
de trabajar con bocas mecanizadas según lo exija
la geometría de la pieza.
