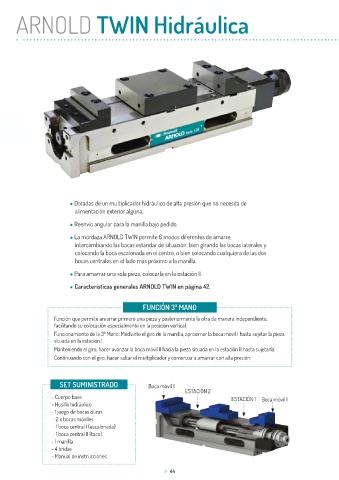

ARNOLD TWIN Hidráulica

● Dotadas de un multiplicador hidráulico de alta presión que no necesita de
alimentación exterior alguna.

● Reenvío angular para la manilla bajo pedido.

● La mordaza ARNOLD TWIN permite 6 modos diferentes de amarre,
intercambiando las bocas estándar de situación: bien girando las bocas laterales y
colocando la boca escalonada en el centro, o bien colocando cualquiera de las dos
bocas centrales en el lado más próximo a la manilla.

● Para amarrar una sola pieza, colocarla en la estación II.

● Características generales ARNOLD TWIN en página 42.

FUNCIÓN 3ª MANO

Función que permite amarrar primero una pieza y posteriormente la otra de manera independiente,
facilitando su colocación especialmente en la posición vertical.
Funcionamiento de la 3ª Mano: Mediante el giro de la manilla, aproximar la boca móvil I hasta sujetar la pieza
situada en la estación I.
Manteniendo el giro, hacer avanzar la boca móvil II hacia la pieza situada en la estación II hasta sujetarla.
Continuando con el giro, hacer saltar el multiplicador y comenzar a amarrar con alta presión.

SET SUMINISTRADO Boca móvil II
ESTACIÓN 2
- Cuerpo base ESTACIÓN 1 Boca móvil I
- Husillo hidráulico
- 1 juego de bocas duras
· 2 x bocas móviles
· 1 boca central I (escalonada)
· 1 boca central II (taco)
- 1 manilla
- 4 bridas
- Manual de instrucciones

► 44
