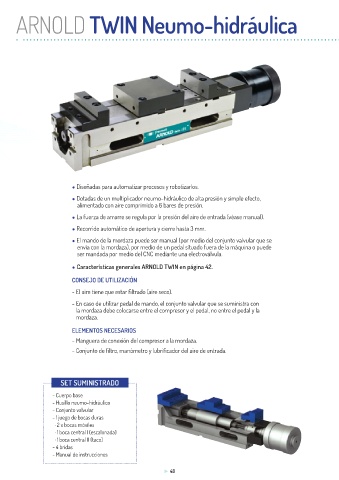

ARNOLD TWIN Neumo-hidráulica

● Diseñadas para automatizar procesos y robotizarlos.

● Dotadas de un multiplicador neumo-hidráulico de alta presión y simple efecto,
alimentado con aire comprimido a 6 bares de presión.

● La fuerza de amarre se regula por la presión del aire de entrada (véase manual).
● Recorrido automático de apertura y cierre hasta 3 mm.

● El mando de la mordaza puede ser manual (por medio del conjunto valvular que se
envía con la mordaza), por medio de un pedal situado fuera de la máquina o puede
ser mandada por medio del CNC mediante una electroválvula.

● Características generales ARNOLD TWIN en página 42.
CONSEJO DE UTILIZACIÓN

- El aire tiene que estar filtrado (aire seco).

- En caso de utilizar pedal de mando, el conjunto valvular que se suministra con
la mordaza debe colocarse entre el compresor y el pedal, no entre el pedal y la
mordaza.

ELEMENTOS NECESARIOS
- Manguera de conexión del compresor a la mordaza.
- Conjunto de filtro, manómetro y lubrificador del aire de entrada.

SET SUMINISTRADO

- Cuerpo base
- Husillo neumo-hidráulico
- Conjunto valvular
- 1 juego de bocas duras
· 2 x bocas móviles
· 1 boca central I (escalonada)
· 1 boca central II (taco)
- 4 bridas
- Manual de instrucciones

► 48
