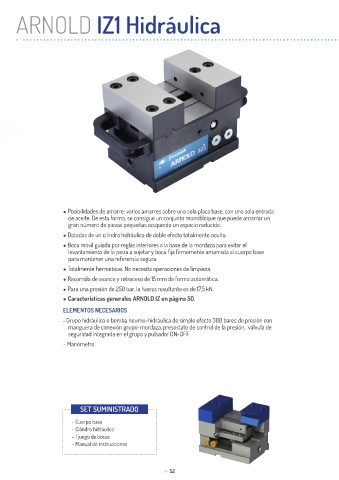

ARNOLD IZ1 Hidráulica

● Posibilidades de amarre: varios amarres sobre una sola placa base, con una sola entrada
de aceite. De esta forma, se consigue un conjunto monobloque que puede amarrar un
gran número de piezas pequeñas ocupando un espacio reducido.

● Dotadas de un cilindro hidráulico de doble efecto totalmente oculto.
● Boca móvil guiada por reglas interiores a la base de la mordaza para evitar el
levantamiento de la pieza a sujetar y boca fija firmemente amarrada al cuerpo base
para mantener una referencia segura.
● Totalmente herméticas. No necesita operaciones de limpieza.
● Recorrido de avance y retroceso de 15 mm de forma automática.
● Para una presión de 250 bar, la fuerza resultante es de 17,5 kN.
● Características generales ARNOLD IZ en página 50.

ELEMENTOS NECESARIOS
- Grupo hidráulico o bomba neumo-hidráulica de simple efecto 300 bares de presión con
manguera de conexión grupo-mordaza, presostato de control de la presión, válvula de
seguridad integrada en el grupo y pulsador ON-OFF.
- Manómetro.

SET SUMINISTRADO

- Cuerpo base
- Cilindro hidráulico
- 1 juego de bocas
- Manual de instrucciones

► 52
