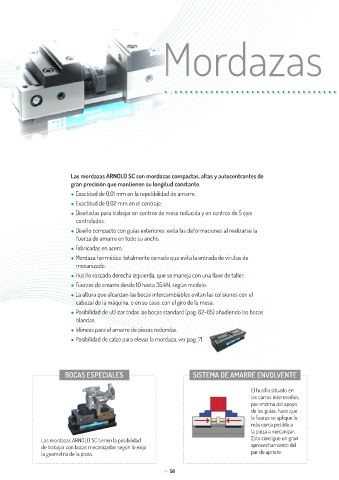

Page 56 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión

Mordazas

Las mordazas ARNOLD SC son mordazas compactas, altas y autocentrantes de
gran precisión que mantienen su longitud constante.
● Exactitud de 0,01 mm en la repetibilidad de amarre.
● Exactitud de 0,02 mm en el centraje.
● Diseñadas para trabajar en centros de mesa reducida y en centros de 5 ejes
controlados.
● Diseño compacto con guías exteriores: evita las deformaciones al realizarse la
fuerza de amarre en todo su ancho.

● Fabricadas en acero.
● Mordaza hermética: totalmente cerrada que evita la entrada de virutas de
mecanizado.
● Husillo roscado derecha izquierda, que se maneja con una llave de taller.

● Fuerzas de amarre desde 10 hasta 35 kN, según modelo.
● La altura que alcanzan las bocas intercambiables evitan las colisiones con el
cabezal de la máquina, o en su caso, con el giro de la mesa.

● Posibilidad de utilizar todas las bocas standard (pag. 62-65) añadiendo las bocas
blandas.
● Idóneas para el amarre de piezas redondas.

● Posibilidad de calzo para elevar la mordaza, ver pag. 71.

BOCAS ESPECIALES SISTEMA DE AMARRE ENVOLVENTE

El husillo situado en
los carros intermedios,
por encima del apoyo
de las guías, hace que
la fuerza se aplique lo
más cerca posible a
la pieza a mecanizar.
Las mordazas ARNOLD SC tienen la posibilidad Esto consigue un gran
de trabajar con bocas mecanizadas según lo exija aprovechamiento del
la geometría de la pieza. par de apriete.

► 56
