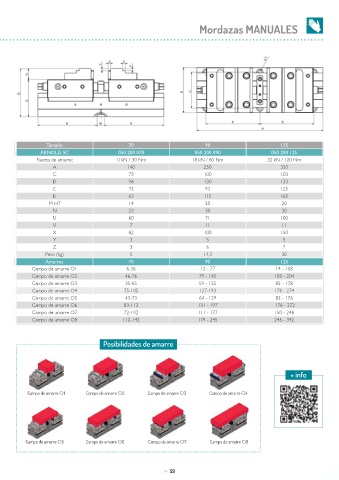

Page 59 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión
P. 59
Mordazas MANUALES
Tamaño 70 90 125
ARNOLD SC 050 200 070 050 200 090 050 200 125
Fuerza de amarre: 11kN / 30 Nm 18 kN / 60 Nm 32 kN / 120 Nm
A 140 250 350
C 73 100 103
D 96 130 133
E 72 93 125
K 63 115 165
M H7 14 20 20
N 23 30 30
U 60 71 100
V 7 11 11
X 62 100 150
Y 3 5 5
Z 3 6 7
Peso (kg) 5 14,3 30
Amarres 70 90 125
Campo de amarre O1 6-36 12 - 77 14 - 108
Campo de amarre O2 46-76 79 - 145 108 - 204
Campo de amarre O3 35-65 59 - 125 82 - 178
Campo de amarre O4 75-105 127-193 178 - 274
Campo de amarre O5 43-73 64 - 129 82 - 176
Campo de amarre O6 83-113 131 - 197 176 - 272
Campo de amarre O7 72-102 111 - 177 150 - 246
Campo de amarre O8 112-142 179 - 245 246 - 342
Posibilidades de amarre
+ info
Campo de amarre O1 Campo de amarre O2 Campo de amarre O3 Campo de amarre O4
Campo de amarre O5 Campo de amarre O6 Campo de amarre O7 Campo de amarre O8
► 58 ► 59
