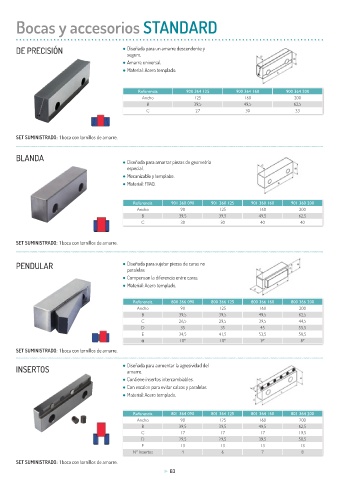

Page 63 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión

Bocas y accesorios STANDARD

DE PRECISIÓN ● Diseñada para un amarre descendente y
seguro.
● Amarre universal.
● Material: Acero templado.

Referencia 900 364 125 900 364 160 900 364 200
Ancho 125 160 200
B 39,5 49,5 62,5
C 27 30 33

SET SUMINISTRADO: 1 boca con tornillos de amarre.

BLANDA ● Diseñada para amarrar piezas de geometría

especial.
● Mecanizable y templabe.
● Material: F1140.

Referencia 901 360 090 901 360 125 901 360 160 901 360 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 30 30 40 40

SET SUMINISTRADO: 1 boca con tornillos de amarre.

PENDULAR ● Diseñada para sujetar piezas de caras no
paralelas.
● Compensan la diferencia entre caras.
● Material: Acero templado.

Referencia 800 366 090 800 366 125 800 366 160 800 366 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 26,5 29,5 39,5 44,5
D 35 35 45 55,5
E 34,5 41,5 53,5 58,5
α 10º 10º 9º 8º
SET SUMINISTRADO: 1 boca con tornillos de amarre.

INSERTOS ● Diseñada para aumentar la agresividad del
amarre.
● Contiene insertos intercambiables.
● Con escalon para evitar calzos y paralelas.
● Material: Acero templado.

Referencia 801 364 090 801 364 125 801 364 160 801 364 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 17 17 17 19,5
D 29,5 29,5 39,5 50,5
E 13 13 13 13
Nº Insertos 4 6 7 8
SET SUMINISTRADO: 1 boca con tornillos de amarre.
