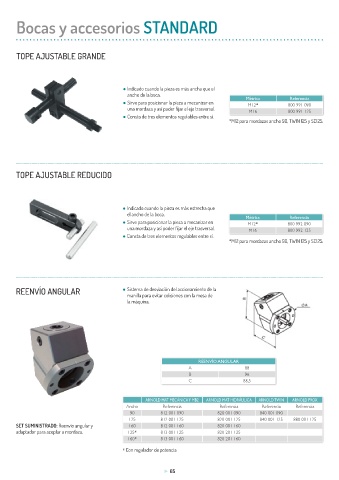

Bocas y accesorios STANDARD

TOPE AJUSTABLE GRANDE

● Indicado cuando la pieza es más ancha que el
ancho de la boca.
Referencia
● Sirve para posicionar la pieza a mecanizar en Métrica 800 991 090
M12*
una mordaza y así poder fijar el eje trasversal.
M16 800 991 125
● Consta de tres elementos regulables entre sí.
*M12 para mordazas ancho 90, TWIN 125 y SC125.

TOPE AJUSTABLE REDUCIDO

● Indicado cuando la pieza es más estrecha que
el ancho de la boca. Métrica Referencia
● Sirve para posicionar la pieza a mecanizar en M12* 800 992 090
una mordaza y así poder fijar el eje trasversal. M16 800 992 125
● Consta de tres elementos regulables entre sí.
*M12 para mordazas ancho 90, TWIN 125 y SC125.

REENVÍO ANGULAR ● Sistema de desviación del accionamiento de la
manilla para evitar colisiones con la mesa de
la máquina.

REENVÍO ANGULAR
A 88
B 96
C 86,5

ARNOLD MAT MECÁNICA Y MB2 ARNOLD MAT HIDRÁULICA ARNOLD TWIN ARNOLD PROX
Ancho Referencia Referencia Referencia Referencia
90 812 001 090 820 001 090 840 001 090
125 812 001 125 820 001 125 840 001 125 880 001 125
SET SUMINISTRADO: Reenvío angular y 160 812 001 160 820 001 160
adaptador para acoplar a mordaza. 125* 813 001 125 820 201 125
160* 813 001 160 820 201 160
* Con regulador de potencia
