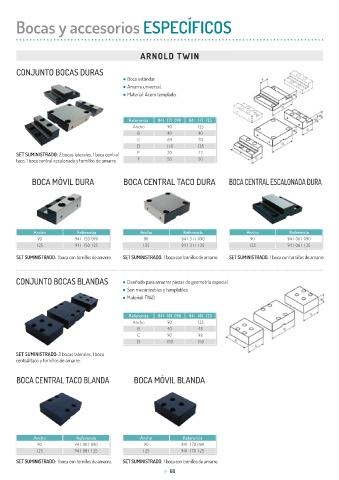

Bocas y accesorios ESPECÍFICOS

ARNOLD TWIN

CONJUNTO BOCAS DURAS
● Boca estándar.
● Amarre universal.
● Material: Acero templado.

Referencia 841 171 090 841 171 125
Ancho 90 125
B 40 40
C 64 70
D 110 135
SET SUMINISTRADO: 2 bocas laterales, 1 boca central E 20 22
taco, 1 boca central escalonada y tornillos de amarre. F 50 50

BOCA MÓVIL DURA BOCA CENTRAL TACO DURA BOCA CENTRAL ESCALONADA DURA

Ancho Referencia Ancho Referencia Ancho Referencia
90 941 150 090 90 941 311 090 90 941 061 090
125 941 150 125 125 941 311 125 125 941 061 125

SET SUMINISTRADO: 1 boca con tornillos de amarre. SET SUMINISTRADO: 1 boca con tornillos de amarre. SET SUMINISTRADO: 1 boca con tornillos de amarre.

CONJUNTO BOCAS BLANDAS ● Diseñada para amarrar piezas de geometría especial.

● Son mecanizables y templables.
● Material: F1140.

Referencia 841 181 090 841 181 125
Ancho 90 125
B 40 48
C 90 98
D 150 150

SET SUMINISTRADO: 2 bocas laterales, 1 boca
central taco y tornillos de amarre.

BOCA CENTRAL TACO BLANDA BOCA MÓVIL BLANDA

Ancho Referencia Ancho Referencia
90 941 081 090 90 941 170 090
125 941 081 125 125 941 170 125
SET SUMINISTRADO: 1 boca con tornillos de amarre. SET SUMINISTRADO: 1 boca con tornillos de amarre.
► 68
