Page 64 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión

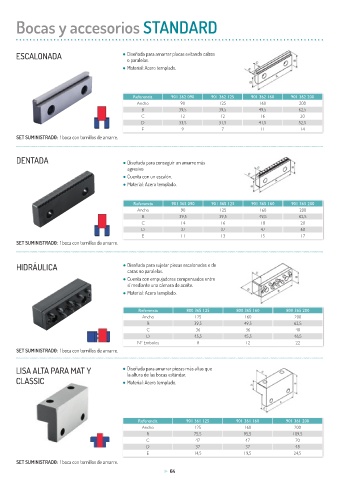

Bocas y accesorios STANDARD

ESCALONADA ● Diseñada para amarrar placas evitando calzos
o paralelas.
● Material: Acero templado.

Referencia 901 362 090 901 362 125 901 362 160 901 362 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 12 12 16 20
D 33,5 31,5 41,5 52,5
E 9 7 11 14
SET SUMINISTRADO: 1 boca con tornillos de amarre.

DENTADA ● Diseñada para conseguir un amarre más
agresivo.
● Cuenta con un escalón.
● Material: Acero templado.

Referencia 901 365 090 901 365 125 901 365 160 901 365 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 14 16 18 20
D 37 37 47 60
E 11 13 15 17
SET SUMINISTRADO: 1 boca con tornillos de amarre.

HIDRÁULICA ● Diseñada para sujetar piezas escalonadas o de
caras no paralelas.
● Cuenta con empujadores compensados entre
sí mediante una cámara de aceite.
● Material: Acero templado.

Referencia 800 365 125 800 365 160 800 365 200
Ancho 125 160 200
B 39,5 49,5 62,5
C 36 36 40
D 45,5 45,5 46,5
Nº Embolos 8 12 22
SET SUMINISTRADO: 1 boca con tornillos de amarre.

LISA ALTA PARA MAT Y ● Diseñada para amarrar piezas más altas que
la altura de las bocas estándar.
CLASSIC ● Material: Acero templado.

Referencia 901 361 125 901 361 160 901 361 200
Ancho 125 160 200
B 75,5 95,5 109,5
C 47 47 70
D 37 37 48
E 14,5 19,5 24,5
SET SUMINISTRADO: 1 boca con tornillos de amarre.
► 64
