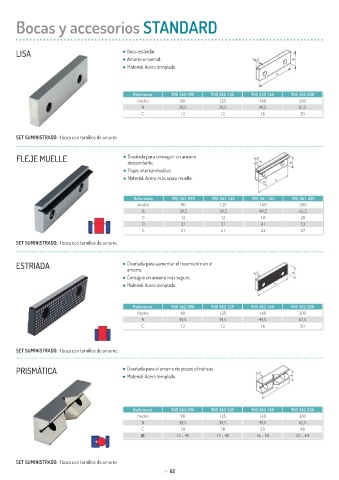

Page 62 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión

Bocas y accesorios STANDARD

LISA ● Boca estándar.
● Amarre universal.
● Material: Acero templado.

Referencia 900 360 090 900 360 125 900 360 160 900 360 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 12 12 16 20

SET SUMINISTRADO: 1 boca con tornillos de amarre.

FLEJE MUELLE ● Diseñada para conseguir un amarre
descendente.
● Flejes intercambiables.
● Material: Acero más acero muelle.

Referencia 900 361 090 900 361 125 900 361 160 900 361 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 12 12 16 20
D 32 32 41 53
E 21 21 23 27
SET SUMINISTRADO: 1 boca con tornillos de amarre.

ESTRIADA ● Diseñada para aumentar el rozamiento en el
amarre.
● Consigue un amarre más seguro.
● Material: Acero templado.

Referencia 900 362 090 900 362 125 900 362 160 900 362 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 12 12 16 20

SET SUMINISTRADO: 1 boca con tornillos de amarre.

PRISMÁTICA ● Diseñada para el amarre de piezas cilíndricas.
● Material: Acero templado.

Referencia 900 363 090 900 363 125 900 363 160 900 363 200
Ancho 90 125 160 200
B 39,5 39,5 49,5 62,5
C 28 28 33 48
Ø 13 - 40 13 - 40 16 - 50 20 - 64

SET SUMINISTRADO: 1 boca con tornillos de amarre.
► 62
