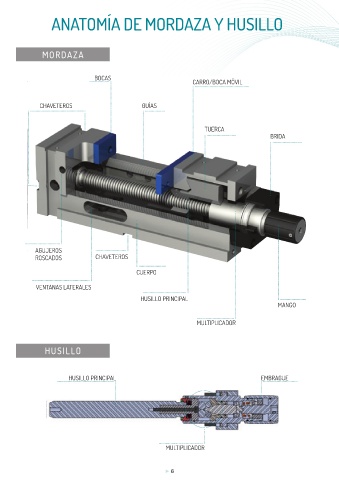

ANATOMÍA DE MORDAZA Y HUSILLO






                MORDAZA



                                  BOCAS
                                                                     CARRO/BOCA MÓVIL



               CHAVETEROS                          GUÍAS



                                                                         TUERCA
                                                                                                BRIDA























             AGUJEROS
             ROSCADOS              CHAVETEROS

                                                 CUERPO

              VENTANAS LATERALES

                                                  HUSILLO PRINCIPAL
                                                                                                   MANGO


                                                                      MULTIPLICADOR




                 HUSILLO




                         HUSILLO PRINCIPAL                                                   EMBRAGUE













                                                           MULTIPLICADOR
