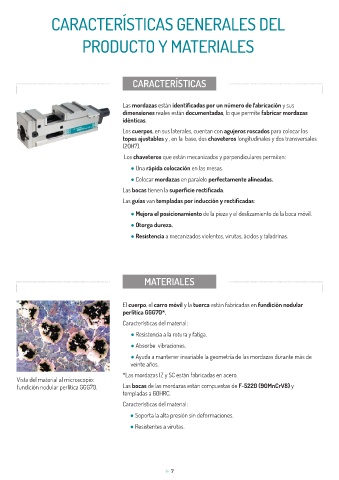

CARACTERÍSTICAS GENERALES DEL
PRODUCTO Y MATERIALES
CARACTERÍSTICAS
Las mordazas están identificadas por un número de fabricación y sus
dimensiones reales están documentadas, lo que permite fabricar mordazas
idénticas.
Los cuerpos, en sus laterales, cuentan con agujeros roscados para colocar los
topes ajustables y , en la base, dos chaveteros longitudinales y dos transversales
(20H7).
Los chaveteros que están mecanizados y perpendiculares permiten:
● Una rápida colocación en las mesas.
● Colocar mordazas en paralelo perfectamente alineadas.
Las bocas tienen la superficie rectificada.
Las guías van templadas por inducción y rectificadas:
● Mejora el posicionamiento de la pieza y el deslizamiento de la boca móvil.
● Otorga dureza.
● Resistencia a mecanizados violentos, virutas, ácidos y taladrinas.
MATERIALES
El cuerpo, el carro móvil y la tuerca están fabricadas en fundición nodular
perlítica GGG70*.
Características del material:
● Resistencia a la rotura y fatiga.
● Absorbe vibraciones.
● Ayuda a mantener invariable la geometría de las mordazas durante más de
veinte años.
*Las mordazas IZ y SC están fabricadas en acero.
Vista del material al microscopio:
fundición nodular perlítica GGG70. Las bocas de las mordazas están compuestas de F-5220 (90MnCrV8) y
templadas a 60HRC.
Características del material:
● Soporta la alta presión sin deformaciones.
● Resistentes a virutas.
► 6 ► 7
