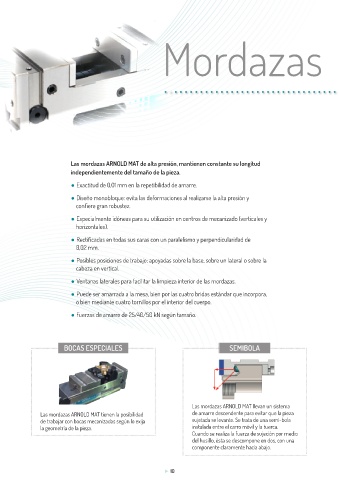

Page 10 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión
P. 10
Mordazas
Las mordazas ARNOLD MAT de alta presión, mantienen constante su longitud
independientemente del tamaño de la pieza.
● Exactitud de 0,01 mm en la repetibilidad de amarre.
● Diseño monobloque: evita las deformaciones al realizarse la alta presión y
confiere gran robustez.
● Especialmente idóneas para su utilización en centros de mecanizado (verticales y
horizontales).
● Rectificadas en todas sus caras con un paralelismo y perpendicularidad de
0,02 mm.
● Posibles posiciones de trabajo: apoyadas sobre la base, sobre un lateral o sobre la
cabeza en vertical.
● Ventanas laterales para facilitar la limpieza interior de las mordazas.
● Puede ser amarrada a la mesa, bien por las cuatro bridas estándar que incorpora,
o bien mediante cuatro tornillos por el interior del cuerpo.
● Fuerzas de amarre de 25/40/50 kN según tamaño.
BOCAS ESPECIALES SEMIBOLA
Las mordazas ARNOLD MAT llevan un sistema
Las mordazas ARNOLD MAT tienen la posibilidad de amarre descendente para evitar que la pieza
de trabajar con bocas mecanizadas según lo exija sujetada se levante. Se trata de una semi-bola
la geometría de la pieza. instalada entre el carro móvil y la tuerca.
Cuando se realiza la fuerza de sujeción por medio
del husillo, ésta se descompone en dos, con una
componente claramente hacia abajo.
► 10
