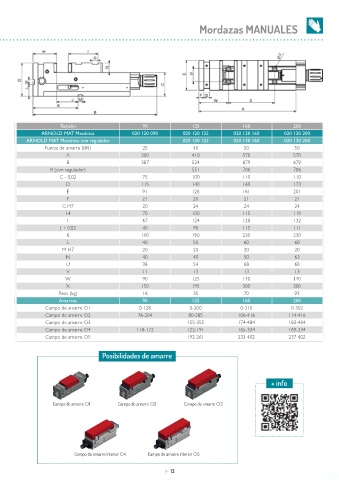

P. 13

Mordazas MANUALES




















                      Tamaño                       90               125               160               200
                ARNOLD MAT Mecánica            020 120 090       020 120 125       020 120 160       020 120 200
          ARNOLD MAT Mecánica con regulador                      020 130 125       020 130 160       020 130 200
                 Fuerza de amarre (kN)             25                40                50               50
                        A                          300              410               570               570
                        B                          387              524               679               679
                   B (con regulador)                                551               706               706
                      C - 0,02                     75               100               110               110
                        D                          115              140               160               173
                        E                          91               126               161               201
                         F                         21                21                21               21
                       G H7                        20                24                24               24
                        H                          70               100               115               119
                         I                         67               124               128               132
                      J + 0,02                     40                90               115               111
                        K                          110              190               230               230
                        L                          40                50                60               60
                       M H7                        20                20                20               20
                        N                          40                40                50               63
                        U                          38                54                68               68
                        V                          11                13                13               13
                        W                          90               125               140               140
                        X                          150              195               300               300
                      Peso (kg)                    16                35                70               93
                      Amarres                      90               125               160               200
                 Campo de amarre O1               0-128             0-200            0-310             0-302
                 Campo de amarre O2              76-204            80-285            106-416          114-416
                 Campo de amarre O3                                155-355           174-484          182-484
                 Campo de amarre O4              118-172           122-191           165-334          169-334
                 Campo de amarre O5                                192-261           233-402          237-402


                                     Posibilidades de amarre




                                                                                                + info



                    Campo de amarre O1    Campo de amarre O2      Campo de amarre O3









                           Campo de amarre interior O4  Campo de amarre interior O5
