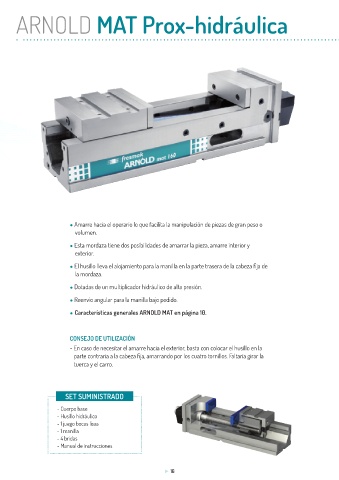

ARNOLD MAT Prox-hidráulica

● Amarre hacia el operario lo que facilita la manipulación de piezas de gran peso o
volumen.

● Esta mordaza tiene dos posibilidades de amarrar la pieza, amarre interior y
exterior.
● El husillo lleva el alojamiento para la manilla en la parte trasera de la cabeza fija de
la mordaza.

● Dotadas de un multiplicador hidráulico de alta presión.

● Reenvío angular para la manilla bajo pedido.

● Características generales ARNOLD MAT en página 10.

CONSEJO DE UTILIZACIÓN
- En caso de necesitar el amarre hacia el exterior, basta con colocar el husillo en la
parte contraria a la cabeza fija, amarrando por los cuatro tornillos. Faltaría girar la
tuerca y el carro.

SET SUMINISTRADO

- Cuerpo base
- Husillo hidráulico
- 1 juego bocas lisas
- 1 manilla
- 4 bridas
- Manual de instrucciones

► 16
