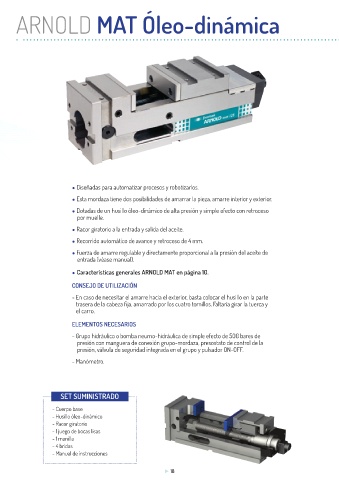

Page 18 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión

ARNOLD MAT Óleo-dinámica

● Diseñadas para automatizar procesos y robotizarlos.

● Esta mordaza tiene dos posibilidades de amarrar la pieza, amarre interior y exterior.
● Dotadas de un husillo óleo-dinámico de alta presión y simple efecto con retroceso
por muelle.
● Racor giratorio a la entrada y salida del aceite.

● Recorrido automático de avance y retroceso de 4 mm.
● Fuerza de amarre regulable y directamente proporcional a la presión del aceite de
entrada (véase manual).

● Características generales ARNOLD MAT en página 10.

CONSEJO DE UTILIZACIÓN
- En caso de necesitar el amarre hacia el exterior, basta colocar el husillo en la parte
trasera de la cabeza fija, amarrado por los cuatro tornillos. Faltaría girar la tuerca y
el carro.

ELEMENTOS NECESARIOS

- Grupo hidráulico o bomba neumo-hidráulica de simple efecto de 500 bares de
presión con manguera de conexión grupo-mordaza, presostato de control de la
presión, válvula de seguridad integrada en el grupo y pulsador ON-OFF.
- Manómetro.

SET SUMINISTRADO

- Cuerpo base
- Husillo óleo-dinámico
- Racor giratorio
- 1 juego de bocas lisas
- 1 manilla
- 4 bridas
- Manual de instrucciones

► 18
