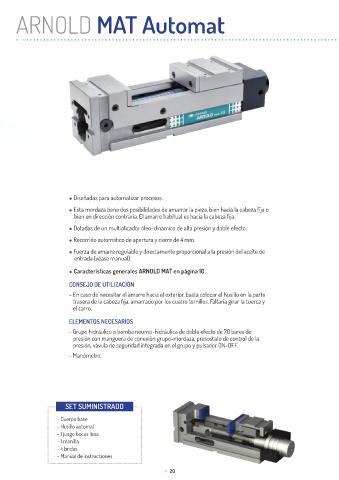

ARNOLD MAT Automat

● Diseñadas para automatizar procesos.

● Esta mordaza tiene dos posibilidades de amarrar la pieza, bien hacia la cabeza fija o
bien en dirección contraria. El amarre habitual es hacia la cabeza fija.

● Dotadas de un multiplicador óleo-dinámico de alta presión y doble efecto.

● Recorrido automático de apertura y cierre de 4 mm.
● Fuerza de amarre regulable y directamente proporcional a la presión del aceite de
entrada (véase manual).
● Características generales ARNOLD MAT en página 10.

CONSEJO DE UTILIZACIÓN
- En caso de necesitar el amarre hacia el exterior, basta colocar el husillo en la parte
trasera de la cabeza fija, amarrado por los cuatro tornillos. Faltaría girar la tuerca y
el carro.

ELEMENTOS NECESARIOS
- Grupo hidráulico o bomba neumo-hidráulica de doble efecto de 70 bares de
presión con manguera de conexión grupo-mordaza, presostato de control de la
presión, vávula de seguridad integrada en el grupo y pulsador ON-OFF.
- Manómetro.

SET SUMINISTRADO

- Cuerpo base
- Husillo automat
- 1 juego bocas lisas
- 1 manilla
- 4 bridas
- Manual de instrucciones
