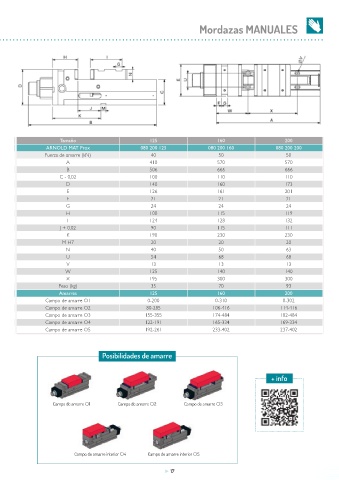

Page 17 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión
P. 17
Mordazas MANUALES
Tamaño 125 160 200
ARNOLD MAT Prox 080 200 125 080 200 160 080 200 200
Fuerza de amarre (kN) 40 50 50
A 410 570 570
B 506 666 666
C - 0,02 100 110 110
D 140 160 173
E 126 161 201
F 21 21 21
G 24 24 24
H 100 115 119
I 124 128 132
J + 0,02 90 115 111
K 190 230 230
M H7 20 20 20
N 40 50 63
U 54 68 68
V 13 13 13
W 125 140 140
X 195 300 300
Peso (kg) 35 70 93
Amarres 125 160 200
Campo de amarre O1 0-200 0-310 0-302
Campo de amarre O2 80-285 106-416 114-416
Campo de amarre O3 155-355 174-484 182-484
Campo de amarre O4 122-191 165-334 169-334
Campo de amarre O5 192-261 233-402 237-402
Posibilidades de amarre
+ info
Campo de amarre O1 Campo de amarre O2 Campo de amarre O3
Campo de amarre interior O4 Campo de amarre interior O5
► 16 ► 17
