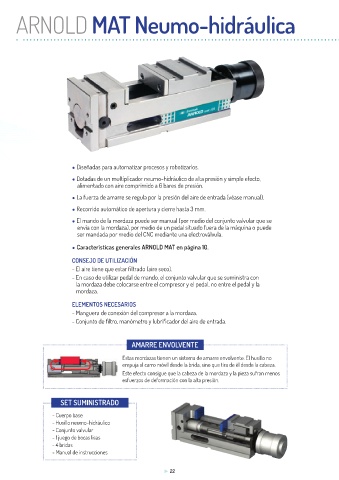

ARNOLD MAT Neumo-hidráulica

● Diseñadas para automatizar procesos y robotizarlos.
● Dotadas de un multiplicador neumo-hidráulico de alta presión y simple efecto,
alimentado con aire comprimido a 6 bares de presión.
● La fuerza de amarre se regula por la presión del aire de entrada (véase manual).

● Recorrido automático de apertura y cierre hasta 3 mm.

● El mando de la mordaza puede ser manual (por medio del conjunto valvular que se
envía con la mordaza), por medio de un pedal situado fuera de la máquina o puede
ser mandada por medio del CNC mediante una electroválvula.

● Características generales ARNOLD MAT en página 10.

CONSEJO DE UTILIZACIÓN
- El aire tiene que estar filtrado (aire seco).
- En caso de utilizar pedal de mando, el conjunto valvular que se suministra con
la mordaza debe colocarse entre el compresor y el pedal, no entre el pedal y la
mordaza.

ELEMENTOS NECESARIOS
- Manguera de conexión del compresor a la mordaza.
- Conjunto de filtro, manómetro y lubrificador del aire de entrada.

AMARRE ENVOLVENTE

Estas mordazas tienen un sistema de amarre envolvente. El husillo no
empuja al carro móvil desde la brida, sino que tira de él desde la cabeza.
Este efecto consigue que la cabeza de la mordaza y la pieza sufran menos
esfuerzos de deformación con la alta presión.

SET SUMINISTRADO

- Cuerpo base
- Husillo neumo-hidráulico
- Conjunto valvular
- 1 juego de bocas lisas
- 4 bridas
- Manual de instrucciones
