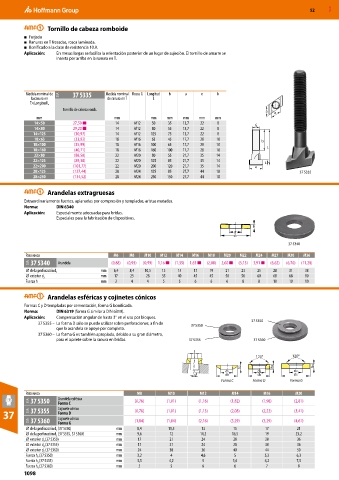

Page 1098 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tornillo de cabeza romboide
■ Forjado
■ Ranuras en T fresadas, rosca laminada.
■ Bonificado a la clase de resistencia 10.9.
Aplicación: En mesas largas se facilita la orientación posterior de un lugar de sujeción. El tornillo de amarre se
inserta por arriba en la ranura en T.

Medida nominal de 35A 37 5335 Medida nominal Rosca G Longitud b a e k
la ranura en de ranura en T L
T×Longitud L
Tornillo de cabeza romb. a a
mm mm mm mm mm mm mm
14×50 27,59 ■ 14 M12 50 35 13,7 22 8
14×80 29,20 ■ 14 M12 80 55 13,7 22 8
14×125 (30,97) 14 M12 125 75 13,7 22 8
18×63 (33,92) 18 M16 63 45 17,7 28 10
18×100 (35,99) 18 M16 100 65 17,7 28 10
18×160 (40,71) 18 M16 160 100 17,7 28 10
22×80 (88,50) 22 M20 80 55 21,7 35 14
22×125 (89,38) 22 M20 125 85 21,7 35 14
22×200 (101,77) 22 M20 200 120 21,7 35 14
28×125 (127,44) 28 M24 125 85 27,7 44 18 37 5335
28×250 (134,52) 28 M24 250 150 27,7 44 18

Arandelas extragruesas

Extraordinariamente fuertes, aplanadas por compresión y templadas, aristas matadas.
Norma: DIN 6340
Aplicación: Especialmente adecuadas para bridas.
Especiales para la fabricación de dispositivos.

37 5340
Para rosca M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M36
35A 37 5340 Arandela (0,88) (0,93) (0,99) 1,16 ■ (1,35) 1,63 ■ (2,08) 2,60 ■ (3,13) 3,91 ■ (6,62) (6,70) (11,28)
⌀ de la perforación d 1 mm 6,4 8,4 10,5 13 15 17 19 21 23 25 28 31 38
⌀ exterior d 2 mm 17 23 28 35 40 45 45 50 50 60 68 68 80
Fuerza h mm 3 4 4 5 5 6 6 6 8 8 10 10 10

Arandelas esféricas y cojinetes cónicos
Formas C y D templadas por cementación, forma G bonificada.
Norma: DIN 6319 (forma G similar a DIN 6319).
Aplicación: Compensación angular de hasta 3° en el uso por bloques.
37 5355 – La forma D sólo se puede utilizar sobre perforaciones, a fin de 37 5350 37 5350
que la arandela se apoye por completo.
37 5360 – La forma G es también apropiada, debido a su gran diámetro,
para el apriete sobre la ranura en bridas. 37 5355 37 5360

120° 120°
h2 h3 h4
3° d1 d2 d2
d5
d4
d3
Forma C Forma D Forma G
Para rosca M8 M10 M12 M14 M16 M20
35A 37 5350 Arandela esférica (0,76) (1,01) (1,16) (1,82) (1,98) (2,81)
Forma C
37 35A 37 5355 Cojinete cónico (0,78) (1,01) (1,13) (2,08) (2,22) (3,41)
Forma D
35A 37 5360 Cojinete cónico (1,84) (1,84) (2,16) (3,29) (3,29) (4,61)
Forma G
⌀ de la perforación d (37 5350) mm 8,4 10,5 13 15 17 21
1
⌀ de la perforación d (37 5355, 37 5360) mm 9,6 12 14,2 16,5 19 23,2
2
⌀ exterior d (37 5350) mm 17 21 24 28 30 36
3
⌀ exterior d (37 5355) mm 17 21 24 28 30 36
4
⌀ exterior d (37 5360) mm 24 30 36 40 44 50
5
Fuerza h (37 5350) mm 3,2 4 4,6 5 5,3 6,3
2
Fuerza h (37 5355) mm 3,5 4,2 5 5,6 6,2 7,5
3
Fuerza h (37 5360) mm 5 5 6 6 7 8
4
