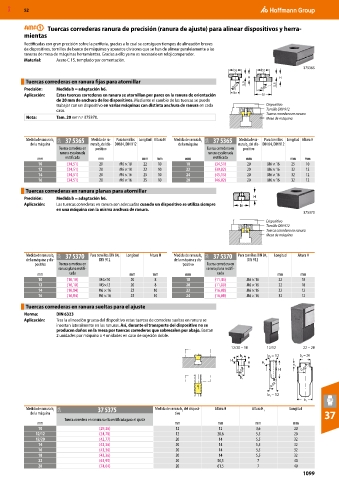

MXD 52

Tuercas correderas ranura de precisión (ranura de ajuste) para alinear dispositivos y herra-
mientas
Rectificadas con gran precisión sobre la periferia, gracias a lo cual se consiguen tiempos de alineación breves
de dispositivos, tornillos de banco de máquinas y aparatos divisores que se han de alinear paralelamente a las
ranuras de mesa de máquinas herramientas. Gracias a ello ya no es necesario un reloj comparador.
Material: Acero C 15, templado por cementación.
375365

Tuercas correderas en ranura fijas para atornillar
Precisión: Medida b = adaptación h6.
Aplicación: Estas tuercas correderas en ranura se atornillan por pares en la ranura de orientación
de 20 mm de anchura de los dispositivos. Mediante el cambio de las tuercas se puede
trabajar con un dispositivo en varias máquinas con distinta anchura de ranura en cada Dispositivo
caso. Tornillo DIN 912
Tuerca corredera en ranura
Nota: Tam. 20 ver n.º 375370. Mesa de máquina

Medida de ranura b 1 35A 37 5365 Medida de ra- Para tornillos Longitud Altura H Medida de ranura b 1 35A 37 5365 Medida de ra- Para tornillos Longitud Altura H
de la máquina nura b del dis- DIN 84, DIN 912 de la máquina nura b del dis- DIN 84, DIN 912
2
2
Tuerca corredera en positivo Tuerca corredera en positivo
ranura escalonada ranura escalonada
mm rectificada mm mm mm mm rectificada mm mm mm
10 (34,51) 20 M6 × 10 22 10 18 (34,51) 20 M6 × 16 25 10
12 (34,51) 20 M6 × 10 22 10 22 (39,82) 20 M6 × 16 32 12
14 (34,51) 20 M6 × 16 25 10 24 (45,13) 20 M6 × 16 32 12
16 (34,51) 20 M6 × 16 25 10 28 (46,02) 20 M6 × 16 32 12
Tuercas correderas en ranura planas para atornillar
Precisión: Medida b = adaptación h6.
Aplicación: Las tuercas correderas en ranura son adecuadas cuando un dispositivo se utiliza siempre
en una máquina con la misma anchura de ranura.
375370
Dispositivo
Tornillo DIN 912
Tuerca corredera en ranura
Mesa de máquina

Medida de ranura b 1 35A 37 5370 Para tornillos DIN 84, Longitud Altura H Medida de ranura b 1 35A 37 5370 Para tornillos DIN 84, Longitud Altura H
de la máquina y dis- DIN 912 de la máquina y dis- DIN 912
positivo Tuerca corredera en positivo Tuerca corredera en
ranura plana rectifi- ranura plana rectifi-
mm cada mm mm mm cada mm mm
10 (10,10) M4×10 20 8 18 (11,43) M6 × 16 22 10
12 (10,10) M5×12 20 8 20 (11,80) M6 × 16 22 10
14 (10,84) M6 × 16 22 10 22 (16,08) M6 × 16 32 12
16 (10,84) M6 × 16 22 10 24 (16,08) M6 × 16 32 12
Tuercas correderas en ranura sueltas para el ajuste
Norma: DIN 6323
Aplicación: Tras la alineación gruesa del dispositivo estas tuercas de corredera sueltas en ranura se
insertan lateralmente en las ranuras. Así, durante el transporte del dispositivo no se
producen daños en la mesa por tuercas correderas que sobresalen por abajo. Bastan
2 unidades por máquina o 4 unidades en caso de sujeción doble.

_12/20 − 18 _12/12 _22 − 28
b= 12 b= 20
b 2 2 2
H 1
H H 1
H 1
0,02 H 0,02
b 1
0,02
b= 12
1
b 1
Medida de ranura b 1 35A 37 5375 Medida de ranura b del disposi- Altura H Altura H 1 Longitud
2
de la máquina tivo 37
Tuerca corredera en ranura suelta rectificada para el ajuste
mm mm mm mm mm
10 (29,36) 12 12 3,6 20
12/12 (24,78) 12 28,6 5,5 20
12/20 (42,77) 20 14 5,5 32
14 (43,36) 20 14 5,5 32
16 (43,36) 20 14 5,5 32
18 (43,36) 20 14 5,5 32
22 (61,95) 20 50,5 7 40
28 (74,04) 20 61,5 7 40
1099
