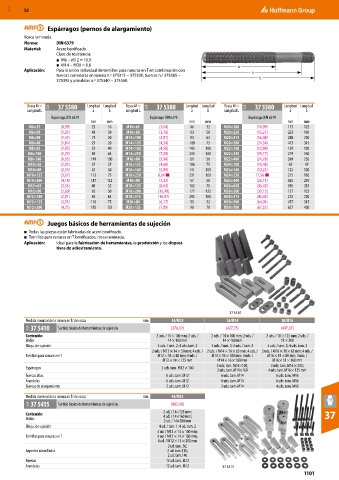

P. 1101

MXD  52



                  Espárragos (pernos de alargamiento)
          Rosca laminada.
          Norma:     DIN 6379
          Material:   Acero bonificado
                     Clase de resistencia:
                     ■   M6 − M12 = 10.9
                     ■   M14 − M30 = 8.8                                             b
          Aplicación:   Para la unión individual de tornillos para ranuras en T en combinación con   a
                     tuercas correderas en ranura n.º 375315 − 375330, tuercas n.º 375385 −   L
                     378395 y arandelas n.º 375340 − 375360.




           Rosca M ×   35A  37 5380  Longitud  Longitud   Rosca M ×   35A  37 5380  Longitud  Longitud   Rosca M ×   35A  37 5380  Longitud  Longitud
           Longitud L             a    b     Longitud L             a     b     Longitud L             a    b
                   Espárrago DIN 6379                 Espárrago DIN 6379                Espárrago DIN 6379
                                 mm    mm                          mm    mm                           mm    mm
           M6×32      (0,99)     23    16    M14×63      (3,04)     46    32    M20×200    (10,99)    173   122
           M6×50      (1,25)     41    30    M14×80      (3,76)     63    50    M20×250    (13,27)    223   160
           M6×80      (1,47)     71    50    M14×100     (3,81)     83    63    M20×315    (16,08)    288   200
           M8×40      (1,84)     29    20    M14×125     (4,34)     108   75    M20×500    (24,34)    473   315
           M8×63      (1,95)     52    40    M14×160     (4,58)     143  100    M22×160    (12,84)    129   100
           M8×100     (2,23)     89    63    M14×250     (7,09)     233  160    M22×250    (19,17)    219   160
           M8×160     (6,03)     149   100   M16×80      (3,96)     61    50    M22×400    (24,78)    369   250
           M10×50     (2,05)     37    25    M16×125     (4,60)     106   75    M24×100    (10,48)    65    45
           M10×80     (2,55)     67    50    M16×160     (5,89)     141  100    M24×160    (12,25)    125   100
          M10×125     (3,07)     112   75    M16×250    8,04 ■      231  160    M24×250    17,56 ■    215   160
          M10×200     (4,18)     187   122   M18×80      (7,23)     57    50    M24×400    (26,11)    365   250
           M12×63     (2,55)     48    32    M18×125     (8,63)     102   75    M24×630    (45,43)    595   315
           M12×80     (2,60)     65    50    M18×200     (10,99)    177  122    M30×200    (32,15)    157   122
          M12×100     (2,81)     85    63    M18×315     (16,97)    292  180    M30×315    (45,43)    272   200
          M12×125     (3,53)     110   75    M20×80      (6,17)     53    32    M30×500    (64,01)    457   315
          M12×200     (4,25)     185   122   M20×125     (7,89)     98    70    M30×700    (87,32)    657   400

                  Juegos básicos de herramientas de sujeción
          ■   Todas las piezas están fabricadas de acero bonificado.
          ■   Tornillos para ranuras en T bonificados, rosca laminada.
          Aplicación:   Ideal para la fabricación de herramientas, la producción y los disposi-
                     tivos de adiestramiento.












                                                                                  37 5410
          Medida nominal de la ranura en T/ de rosca   mm    14/M12              16/M14             18/M16
           35A  37 5410  Surtido básico de herramientas de sujeción  (376,12)   (427,75)            (497,07)
          Contenido:                                    2 uds. / 14 × 100 mm; 2 uds. /   2 uds. / 14 × 100 mm; 2 uds. /   2 uds. / 18 × 125 mm; 2 uds. /
          Bridas                                            14 × 160 mm        14 × 160 mm          18 × 200
          Bloqu. de sujeción                            4 uds. / tam. 2; 4 uds. tam. 3  4 uds. / tam. 2; 4 uds. / tam. 3  4 uds. / tam. 2; 4 uds. tam. 3
                                                      2 uds. / M12 × 14 × 50 mm; 4 uds. /  2 uds. / M14 × 16 × 63 mm; 4 uds. /  2 uds. / M16 × 18 × 63 mm; 4 uds. /
          Tornillos para ranuras en T                   M12 × 14 × 80 mm; 4 uds. /   M14 × 16 × 100 mm; 4 uds. /   M16 × 18 × 80 mm; 4 uds. /
                                                          M12 × 14 × 125 mm  M14 × 16 × 160 mm   M16 × 18 × 160 mm
                                                                             2 uds; tam. M14×100;   2 uds; tam. M16 × 200;
          Espárragos                                      2 uds. tam. M12 × 100
                                                                             2 uds. tam. M14×160  4 uds. tam. M16 × 125 mm
          Tuercas altas                                    6 uds. tam. M12     6 uds. tam. M14    6 uds. tam. M16
          Arandelas                                        6 uds. tam. M12     6 uds. tam. M14    6 uds. tam. M16
          Tuercas de alargamiento                          2 uds. tam. M12     2 uds. tam. M14    4 uds. tam. M16
          Medida nominal de la ranura en T/ de rosca   mm    14/M12
           35A  37 5415  Surtido básico de herramientas de sujeción  (802,40)
                                                          2 ud. / 14×125 mm;
          Contenido:                                      4 ud. / 14×160 mm;                                       37
          Bridas
                                                           2 ud. / 14×200 mm
          Bloqu. de sujeción                             4 ud. / tam. 1; 4 ud. tam. 2
                                                        4 ud. / M12 × 14 × 100 mm;
          Tornillos para ranuras en T                   4 ud. / M12 × 14 × 160 mm;
                                                        4 ud. / M12 × 14 × 200 mm
                                                            2 ud. tam. 50;
          Soportes atornillados                             2 ud. tam.110;
                                                            2 ud. tam.140
          Tuercas                                          12 ud. tam. M12
          Arandelas                                        12 ud. tam. M12     37 5415
                                                                                                            1101
