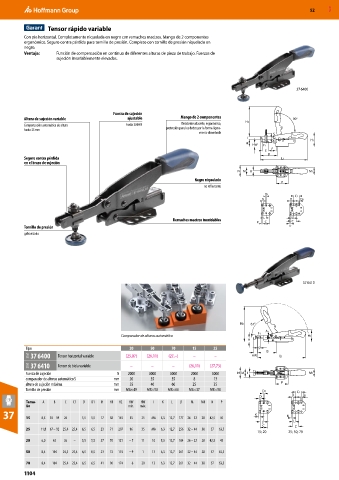

Page 1104 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tensor rápido variable
Con pie horizontal. Completamente niquelada en negro con remaches macizos. Mango de 2 componentes
ergonómico. Seguro contra pérdida para tornillo de presión. Completo con tornillo de presión niquelado en
negro.
Ventaja: Función de compensación en continuo de diferentes alturas de pieza de trabajo. Fuerzas de
sujeción invariablemente elevadas.

37 6400

Fuerza de sujeción
Altura de sujeción variable ajustable Mango de 2 componentes
Compensación automática de altura hasta 3000 N Resistente al aceite, ergonómico,
hasta 35 mm protección para los dedos por la forma ligera-
mente abombada

Seguro contra pérdida
en el brazo de sujeción

Negro niquelado
no reflectante

Remaches macizos inoxidables
Tornillo de presión
galvanizado

37 6410

Comparador de alturas automático

Tipo 20 50 70 15 25
31M 37 6400 Tensor horizontal variable (25,07) (26,11) (27,–) – –
31M 37 6410 Tensor de biela variable – – – (26,11) (27,73)
Fuerza de sujeción N 2000 3000 3000 2000 3000 I
comparador de alturas automático S mm 20 35 35 8 13
altura de sujeción máxima mm 35 40 60 25 35
Tornillo de presión mm M6×49 M8×50 M8×66 M6×37 M8×50

Tama- A B C C1 D D1 H H1 H2 HW HW I K L L1 M M1 N P
ño mín. máx.
37 15 8,5 50 – 59 26 – 5,5 5,5 17 58 145 13 25 M6 5,3 12,7 177 26 – 32 28 42,5 45

25 11,8 67 – 92 25,4 25,4 6,5 6,5 23 71 207 16 35 M8 6,3 12,7 256 32 – 44 38 57 63,5
_15; 20 _25; 50; 70
20 6,0 63 26 – 5,5 5,5 27 70 121 – 7 11 10 5,3 12,7 184 26 – 32 28 42,5 45
50 8,4 104 24,5 25,4 6,5 6,5 23 72 174 – 9 1 13 6,3 12,7 261 32 – 44 38 57 63,5

70 8,4 104 25,4 25,4 6,5 6,5 41 90 174 – 6 20 13 6,3 12,7 261 32 – 44 38 57 63,5
1104
