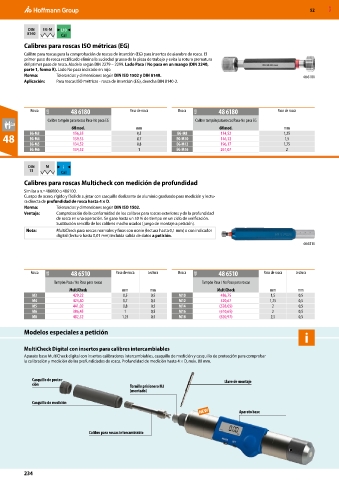

52 MXD

DIN EG-M L10
8140
Cal
Calibres para roscas ISO métricas (EG)
Calibre para roscas para la comprobación de roscas de inserción (EG) para insertos de alambre de rosca. El
primer paso de rosca rectificado elimina la suciedad gruesa de la pieza de trabajo y evita la rotura prematura
del primer paso de rosca. Modelo según DIN 2279 – 2299. Lado Pasa / No pasa en un mango (DIN 2240,
parte 1, forma R). Lado No pasa indicado en rojo.
Norma: Tolerancias y dimensiones según DIN ISO 1502 y DIN 8140. 48 6180
Aplicación: Para roscas ISO métricas - rosca de inserción (EG), derecha DIN 8140-2.

Rosca 48B 48 6180 Paso de rosca Rosca 48B 48 6180 Paso de rosca
Calibre tampón para roscas Pasa-No pasa EG Calibre tampón para roscas Pasa-No pasa EG
6H mod. mm 6H mod. mm
EG-M8
48 EG-M3 156,35 0,5 EG-M10 134,52 1,25
0,7
EG-M4
139,53
1,5
146,32
EG-M5 134,52 0,8 EG-M12 196,17 1,75
EG-M6 134,52 1 EG-M16 261,07 2
DIN M i
13
Cal
Calibres para roscas Multicheck con medición de profundidad
Similar a n.º 486000 o 486100.
Cuerpo de acero, rígido y fácil de sujetar con casquillo deslizante de aluminio graduado para medición y lectu-
ra directa de profundidad de rosca hasta 4 × D.
Norma: Tolerancias y dimensiones según DIN ISO 1502.
Ventaja: Comprobación de la conformidad de los calibres para roscas exteriores y de la profundidad
de rosca en una operación. Se gana hasta un 50 % de tiempo en un ciclo de verificación.
Sustitución sencilla de los calibres macho usados (juego de montaje a petición).
Nota: MultiCheck para roscas normales y finas con nonio (lectura hasta 0,1 mm) o con indicador
digital (lectura hasta 0,01 mm) incluida salida de datos a petición.
48 6510

Rosca 48B 48 6510 Paso de rosca Lectura Rosca 48B 48 6510 Paso de rosca Lectura
Tampón Pasa / No Pasa para roscas Tampón Pasa / No Pasa para roscas
MultiCheck mm mm MultiCheck mm mm
M3 429,22 0,5 0,5 M10 486,75 1,5 0,5
M4 424,80 0,7 0,5 M12 520,67 1,75 0,5
M5 441,02 0,8 0,5 M14 (528,05) 2 0,5
M6 386,45 1 0,5 M16 (610,65) 2 0,5
M8 482,32 1,25 0,5 M18 (620,97) 2,5 0,5

Modelos especiales a petición

MultiCheck Digital con insertos para calibres intercambiables
Aparato base MultiCheck digital con insertos calibradores intercambiables, casquillo de medición y casquillo de protección para comprobar
la calibración y medición de las profundidades de rosca. Profundidad de medición hasta 4 × D, máx. 80 mm.

Casquillo de protec- Llave de montaje
ción
Tornillo prisionero M3
(montado)
Casquillo de medición
Aparato base

Calibre para roscas intercambiable

234
