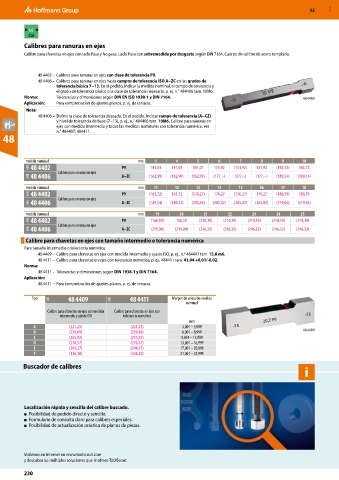

Page 1368 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

L6
Cal
Calibres para ranuras en ejes
Calibre para chavetas en ejes con lado Pasa y No pasa. Lado Pasa con sobremedida por desgaste según DIN 7164. Cuerpo de calibre de acero templado.

48 4402 – Calibres para ranuras en ejes con clase de tolerancia P9.
48 4406 – Calibres para ranuras en ejes hasta campos de tolerancia ISO A−ZC en los grados de
tolerancia básica 7−13. En el pedido, indicar la medida nominal, el campo de tolerancia y
el grado de tolerancia básico o la clase de tolerancia necesaria, p. ej. n.° 484406 tam. 10M6.
Norma: Tolerancias y dimensiones según DIN EN ISO 1938-1 y DIN 7164. 48 4402
Aplicación: Para comprobación de ajustes planos, p. ej. de ranuras.
Nota:
48 4406 – Definir la clase de tolerancia deseada. En el pedido, indicar campo de tolerancia (A−CZ)
y nivel de tolerancia de base (7−13), p. ej., n.° 484406 tam. 10M6. Calibre para ranuras en
ejes con medida intermedia y todas las medidas nominales con tolerancia numérica, ver
n.° 484407; 484411.
48

medida nominal mm 3 4 5 6 7 8 9 10
48B 48 4402 P9 141,01 141,01 141,01 151,92 (151,92) 151,92 (163,72) 163,72
48B 48 4406 Calibre para ranuras en ejes A−ZC (162,99) (162,99) (162,99) (177,–) (177,–) (177,–) (189,54) (189,54)
medida nominal mm 11 12 13 14 15 16 17 18
48B 48 4402 P9 (163,72) 163,72 (176,27) 176,27 (176,27) 176,27 (186,59) 186,59
48B 48 4406 Calibre para ranuras en ejes A−ZC (189,54) (189,54) (205,02) (205,02) (205,02) (205,02) (219,04) (219,04)
medida nominal mm 19 20 21 22 23 24 25
48B 48 4402 P9 (186,59) 186,59 (210,19) (210,19) (210,19) (210,19) (210,19)
48B 48 4406 Calibre para ranuras en ejes A−ZC (219,04) (219,04) (246,32) (246,32) (246,32) (246,32) (246,32)
Calibre para chavetas en ejes con tamaño intermedio o tolerancia numérica
Para tamaño intermedio o tolerancia numérica.
48 4409 – Calibre para chavetas en ejes con medida intermedia y ajuste ISO, p. ej., n.º 484407 tam. 15,8 m6.
48 4411 – Calibre para chavetas en ejes con tolerancia numérica, p. ej., 484411 tam. 41,04 +0,01/-0,02.
Norma:
48 4411 – Tolerancias y dimensiones según DIN 1938-1 y DIN 7164.
Aplicación:
48 4411 – Para comprobación de ajustes planos, p. ej. de ranuras.

Tipo 48B 48 4409 48B 48 4411 Margen de selección medida
nominal
Calibre para chavetas en ejes con medida Calibre para chavetas en ejes con
intermedia y ajuste ISO tolerancia numérica
mm
A (221,25) (221,25) 3,001 – 5,999
B (239,69) (239,69) 6,001 – 8,999 48 4409
C (255,92) (255,92) 9,001 – 12,999
D (276,57) (276,57) 13,001 – 16,999
E (294,27) (294,27) 17,001 – 20,999
F (336,30) (336,30) 21,001 – 25,999

Buscador de calibres
i

Localización rápida y sencilla del calibre buscado.
■ Posibilidad de pedido directo y sencillo.
■ Formulario de consulta claro para calibres especiales.
■ Posibilidad de actualización práctica de planos de piezas.

Visítenos en Internet en www.toolscout.com
y descubra las múltiples soluciones que le ofrece ToolScout.
