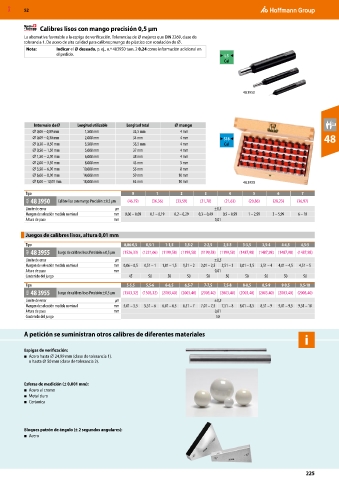

MXD 52

Calibres lisos con mango precisión 0,5 µm
La alternativa favorable a la espiga de verificación. Tolerancias de ⌀ mejores que DIN 2269, clase de
tolerancia 1. De acero de alta calidad para calibres; mango de plástico con rotulación de ⌀.
Nota: Indicar el ⌀ deseado, p. ej., n.º 483950 tam. 2 0,24 como información adicional en
el pedido. L5
Cal

48 3950

Intervalo de⌀ Longitud utilizable Longitud total ⌀ mango
⌀ 0,06 – 0,09 mm 1,500 mm 33,5 mm 4 mm
⌀ 0,09 – 0,30 mm 2,000 mm 34 mm 4 mm S18 48
⌀ 0,30 − 0,50 mm 3,500 mm 35,5 mm 4 mm Cal
⌀ 0,50 − 1,50 mm 5,000 mm 37 mm 4 mm
⌀ 1,50 − 2,00 mm 6,000 mm 38 mm 4 mm
⌀ 2,00 − 3,50 mm 8,000 mm 43 mm 5 mm
⌀ 3,50 − 6,00 mm 10,000 mm 55 mm 8 mm
⌀ 6,00 − 8,00 mm 14,000 mm 59 mm 10 mm
⌀ 8,00 − 10,00 mm 18,000 mm 63 mm 10 mm 48 3955

Tipo 0 1 2 3 4 5 6 7
48A 48 3950 Calibre liso con mango Precisión ±0,5 µm (46,79) (36,36) (33,59) (21,78) (21,63) (20,86) (28,23) (36,97)
Límite de error µm ±0,5
Margen de selección medida nominal mm 0,06 – 0,09 0,1 – 0,19 0,2 – 0,29 0,3 – 0,49 0,5 – 0,99 1 – 2,99 3 – 5,99 6 – 10
Altura de paso mm 0,01

Juegos de calibres lisos, altura 0,01 mm
Tipo 0,06-0,5 0,5-1 1-1,5 1,5-2 2-2,5 2,5-3 3-3,5 3,5-4 4-4,5 4,5-5
48A 48 3955 Juego de calibres lisos Precisión ±0,5 µm (1526,33) (1221,06) (1199,58) (1199,58) (1199,58) (1199,58) (1487,98) (1487,98) (1487,98) (1487,98)
Límite de error µm ±0,5
Margen de selección medida nominal mm 0,06 – 0,5 0,51 – 1 1,01 – 1,5 1,51 – 2 2,01 – 2,5 2,51 – 3 3,01 – 3,5 3,51 – 4 4,01 – 4,5 4,51 – 5
Altura de paso mm 0,01
Contenido del juego 45 50 50 50 50 50 50 50 50 50
Tipo 5-5,5 5,5-6 6-6,5 6,5-7 7-7,5 7,5-8 8-8,5 8,5-9 9-9,5 9,5-10
48A 48 3955 Juego de calibres lisos Precisión ±0,5 µm (1503,32) (1503,32) (2003,40) (2003,40) (2003,40) (2003,40) (2003,40) (2003,40) (2003,40) (2003,40)
Límite de error µm ±0,5
Margen de selección medida nominal mm 5,01 – 5,5 5,51 – 6 6,01 – 6,5 6,51 – 7 7,01 – 7,5 7,51 – 8 8,01 – 8,5 8,51 – 9 9,01 – 9,5 9,51 – 10
Altura de paso mm 0,01
Contenido del juego 50

A petición se suministran otros calibres de diferentes materiales
i

Espigas de verificación:
■ Acero hasta ⌀ 24,99 mm (clase de tolerancia 1).
o hasta ⌀ 50 mm (clase de tolerancia 2).

Esferas de medición (± 0,001 mm):
■ Acero al cromo
■ Metal duro
■ Cerámica

Bloques patrón de ángulo (± 2 segundos angulares):
■ Acero
